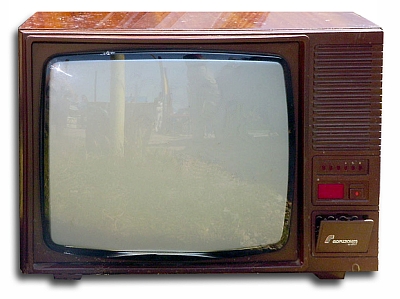

Телевизор "Горизонт Ц-257"

Цветной телевизор "Горизонт Ц-257" выпускался Минским ПО "Горизонт" с 1984 года.

''Горизонт Ц-257'' (2УСЦТ61-9) - это унифицированный стационарный цветной телевизионный приёмник 2 класса с диагональю экрана 61 см. Отличительная его особенность, это использование больших гибридных интегральных микросборок - БИГМСов. По своим функциям они соответствуют модулям применяемым в телевизорах УПИМЦТ но намного малогабаритнее. Телевизор собран на п/п приборах и микросхемах. В УПЧ широко использованы фильтры на поверхностных акустических волнах. Кинескоп 61ЛК4Ц (модернизированный 61ЛКЗЦ) отличается высокой яркостью, малым, не более 10 сек временем готовности к работе и мягким разрядом при внутренних пробоях. Телевизор имеет модульную конструкцию с вертикально расположенным шасси. На нём закреплены пять унифицированных модулей: модули радиоканала, цветности, строчной, кадровой развертки, блока питания. Модули электрически соединены через отдельную печатную плату закрепленную на шасси и связанную с ними ленточными кабелями и разъемами. Кроме того в футляре ТВ размещены блоки управления и сведения, а также плата фильтра питания. Благодаря применению импульсного блока питания, новых компонентов и решений, вес телевизора уменьшен на 18 кг по сравнению с моделями УЛПЦТ серии 700 и на 13 кг с УПИМЦТ серии Ц-200 и составляет 37 кг. Потребляемая мощность снижена более чем в 2 раза по сравнению с УЛПЦТ. Телевизор ''Горизонт Ц-257'' снабжен автоматическими регулировками, которые обеспечивают высокое качество изображения. Это АРУ, АПЧ и Ф, система выключения канала цветности при приёме ч/б изображения и защиты БП при КЗ. Предусмотрено подключение наушников и магнитофона, ручное выключение канала цветности, регулировка тембра НЧ и ВЧ, отключение АС. Выбор любой из настроенных 6 программ производится устройством СВП-4-10 на микросборке, что упростило устройство, в нём 36 элементов, в блоке СВП-4-1 их 102. Размер изображения 362х482 мм. Чувствительность ТВ 55 мкВ. Разрешающая способность ч/б изображения 450 линий. Диапазон звуковых частот воспроизводимых АС модели 80-12500 Гц. Потребляемая мощность 120 Вт.
