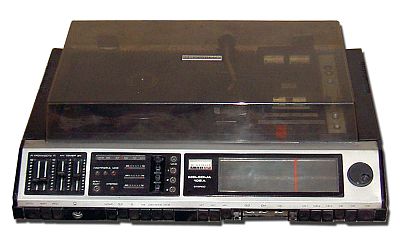

Музыкальный центр "Мелодия-106 стерео"

Музыкальный центр "Мелодия-106 стерео" выпускал Рижским радиозаводом имени А.С.Попова с 1978 года

Стереофонический музыкальный центр «Мелодия-106 стерео» состоит из всеволнового приёмного устройства, кассетного магнитофона на базе лентопротяжного механизма ''IS35-113/Z'' венгерского производства, электропроигрывающего устройства II-ЭПУ-62 с пьезоэлектрической или магнитной головкой ГЗМ-105 и стереофонического усилителя ЗЧ работающего на две акустические системы типа 10АС-9. В радиоприёмном устройстве предусмотрены бесшумная настройка с сенсорным управлением, фиксированная настройка на три радиостанции в диапазоне УКВ, с сенсорным переключением программ и световой индикацией работающей радиостанции, автоматическое отключение АПЧ с индикацией «нуля» S-кривой, исключающее неверную настройку на радиостанцию. Центр выполнен на современных полупроводниковых приборах, микросхемах и радиоэлементах, в нём применена новейшая схемотехника и констукторские решения.

Технические характеристики:

Радиоприёмник выполнен на основе ВЧ части радиолы ''Мелодия-101стерео'' и обеспечивает приём радиостанций в диапазонах ДВ, СВ, КВI-КВIII и УКВ. Для усиления НЧ сигналов в аппарате использованы блоки УКУ ''Радиотехника-020 стерео'' работающие на 2 акустические системы типа 10МАС-3. С 1979 года завод выпускал модернизированный музыкальный центр - ''Мелодия-106А стерео'' не отличавшийся от предшественника. Чувствительностъ при работе с наружной антенной, мкВ, в диaпaзoнax:ДВ, СВ - 75, КВI-КВIII - 50, УКВ - 3, с внутренней магнитной ан- тенной, мВ/м, в диапазонах: ДВ,СВ 1,8. Номинальная выходная мощность, Вт 2х10, максимальная 2х25. Номинальный диапазон воспроизводимых частот, Гц, по тракту: AM - 63...6300. ЧМ и грамзаписи - 63...15000. Магнитной записи - 63...10000. Потребляемая мощность от сети, Вт: при приёме передач радио - 80. При воспроиэведении грамзаписи - 70. Габариты, мм: 860х441х200. Масса, кг - 30.

Литература:

  1. Описание модели в Радио №3 за 1979 год
  2. Рекламный проспект МЦ от ЦКРО Орбита
