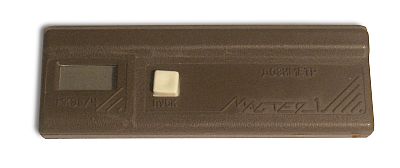

Бытовой дозиметр "Мастер-1"

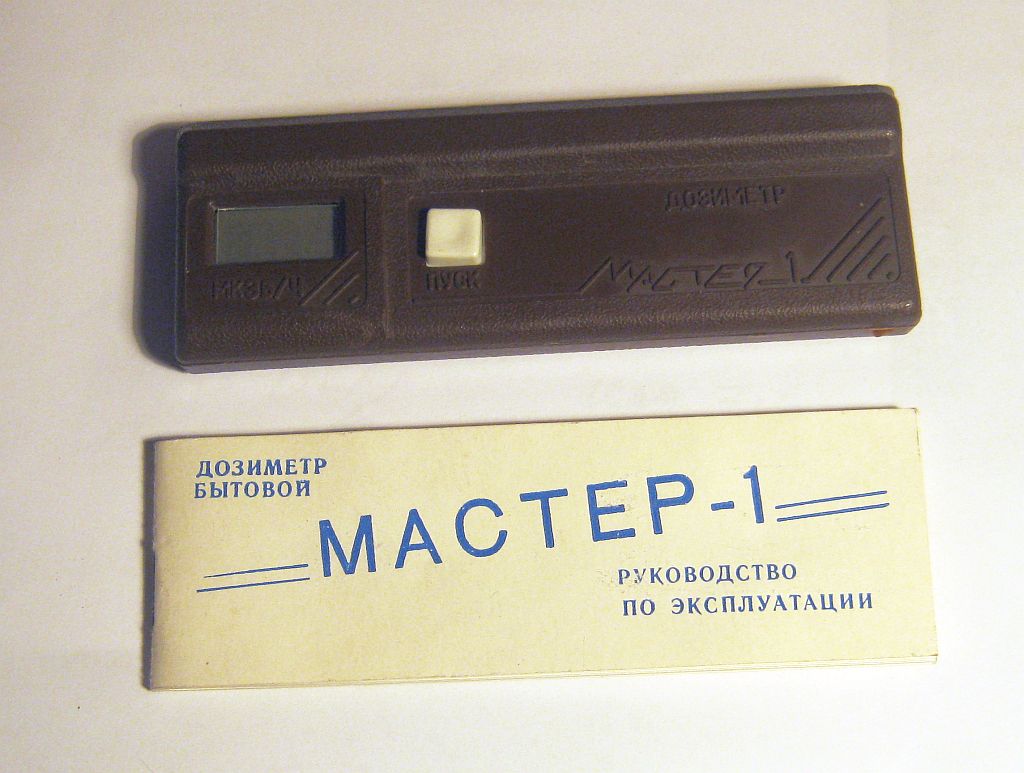

 Дозиметр бытовой «Мастер-1» выпускался с 1991 года (г. Владивосток)

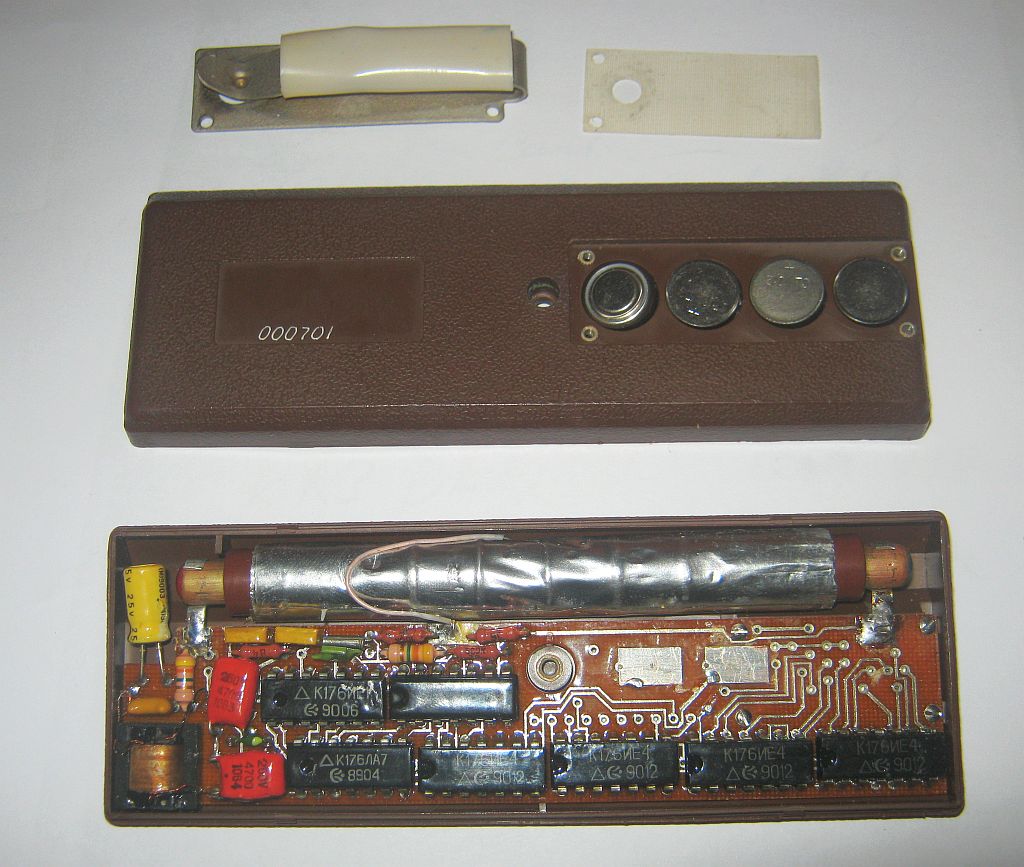

Дозиметр бытовой «Мастер-1» 412112.001 предназначен для использования населением с целью контроля радиационной обстановки на местности, в рабочих и жилых помещениях. Прибор измеряет мощность эквивалентной дозы гамма-излучения в диапазоне от 0,1 до 9,99 мкЗв/ч. Разработан и выпускался дозиметр в г.Владивостоке, затем производство дозиметров было передано в г. Минск, ПО "Горизонт", где также выпускались различные модификации этого дозиметра.

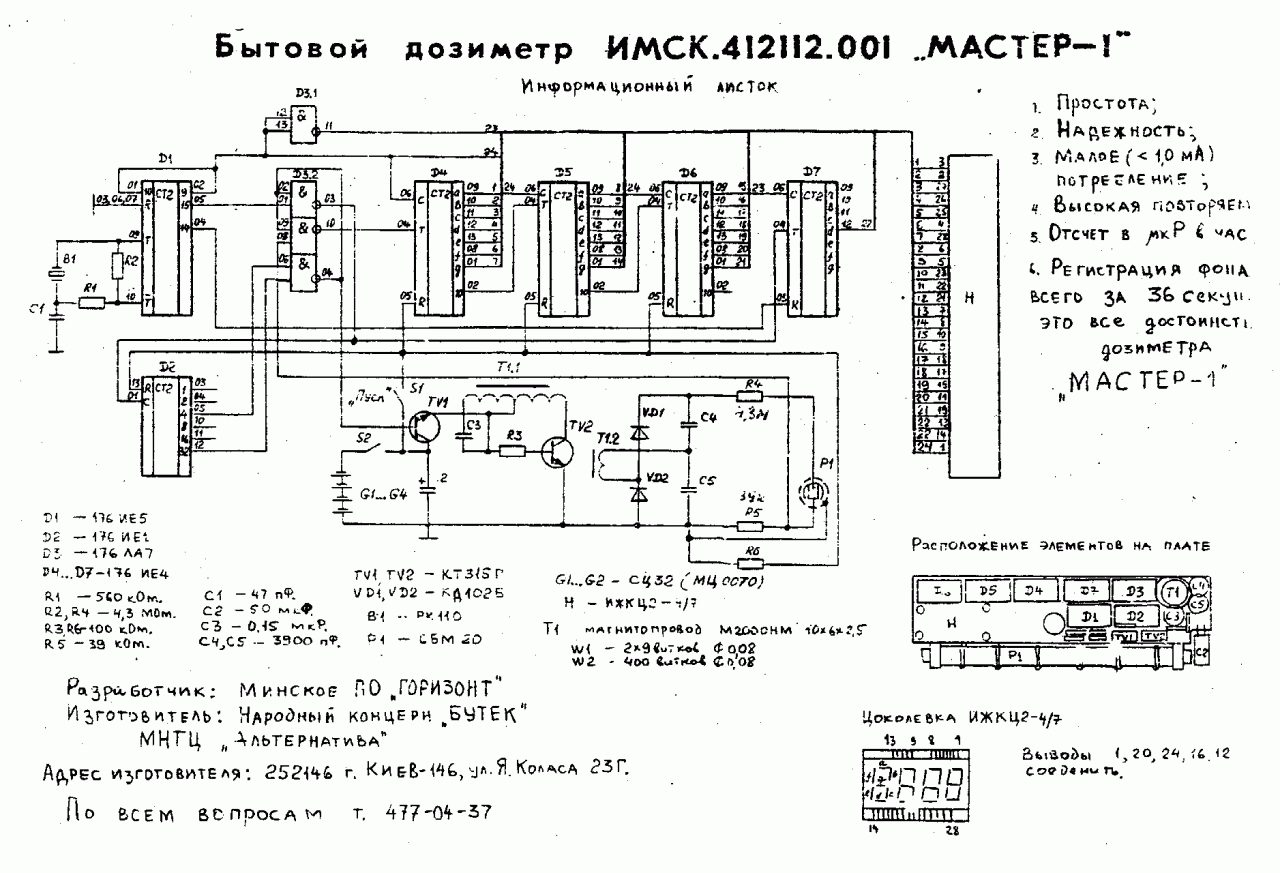

Приницпиальная схема дозиметра "Мастер-1"

Работает схема следующим образом, при нажатии на кнопку "Пуск" сбрасываются все таймеры и счетчики, после чего запускается преобразователь напряжения для питания счетчика Гейгера "СБМ-20" и устройство 36 секунд считает приходящие импульсы, отображая результаты на ЖК индикаторе. Чтоб запустить новый замер надо нажать опять на кнопку «Пуск».



Литература:

  1. Инструкция по экусплуатации (ПО "Горизонт")
john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Доработка дозиметра "Мастер-1"

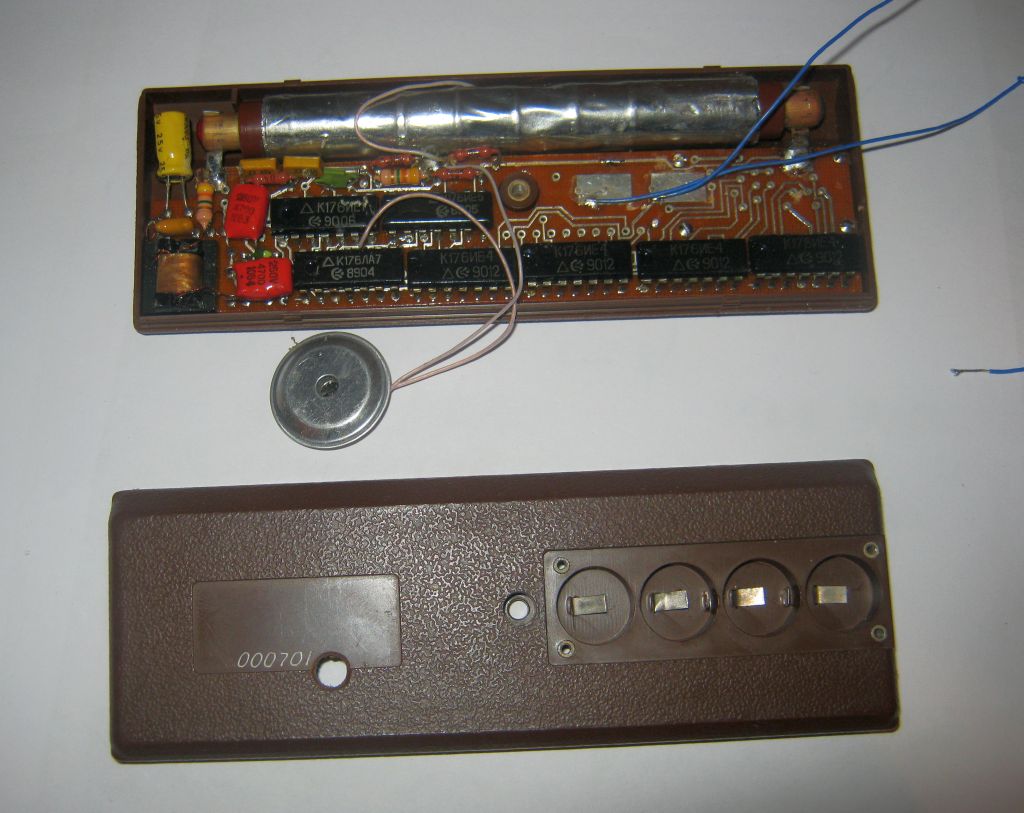

К дозиметру был добавлен пьезоизлучатель, котрый издает щелчок при каждом разряде счетчика Гейгера. Подключен излучатель к выводу 10 микросхемы D3.

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Еще одна дороботка...

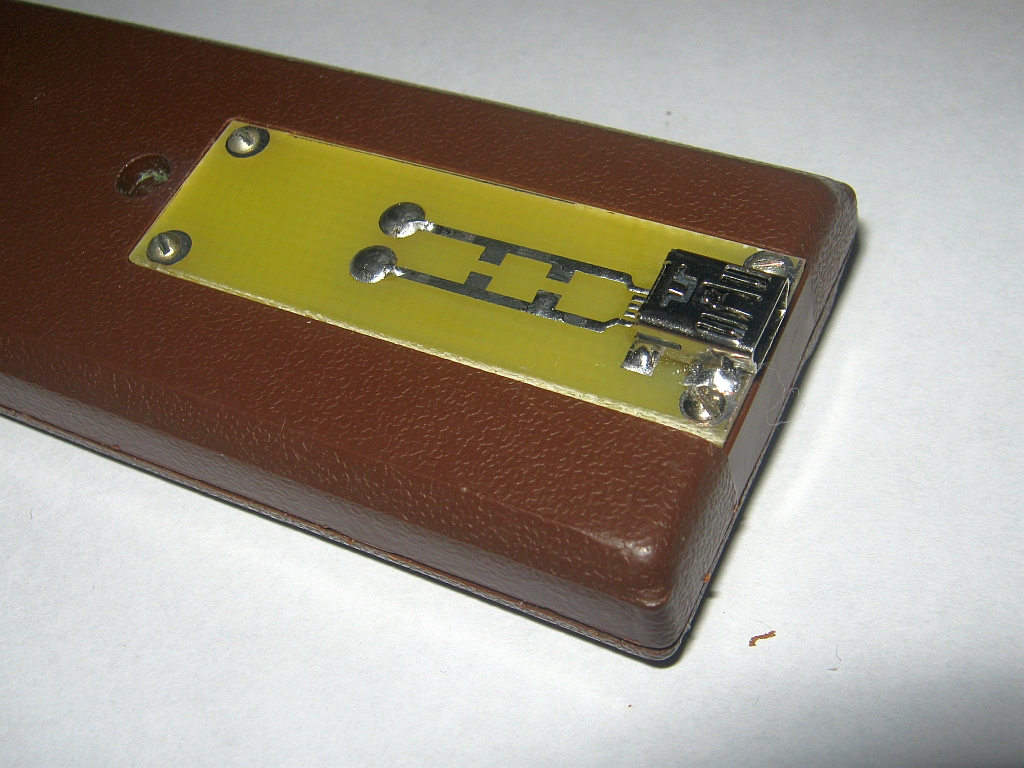

Возникла не очень хорошая ситуация с батарейками, которые используются в дозиметре, найти точно такие же сложно, а из импортных аналогов есть, но либо чуть толще, либо чуть тоньше чем нужно, да и "кембриковый" выключатель не вызвает уважения, а учитывая то, что прибор используется очень редко - решено его немного модернизировать. Сейчас, наверное у кажого, полно разного рода "зарядок" от старых телефонов, ну я и решил одну из них приспособить для дозиметра. Разъем решил поставить мини-USB, так как он, как мне кажется, наиболее распротранен (во всяком случае был), плата изготовлена из одностороннего текстолита, поэтому она припаивается двумя тонкими проводками к плате дозиметра. Весь процесс доработки видно на фото:

Доработка дозиметра Мастер-1

Доработка, что называется, обратимая. Т.е. в любой момент, можно убрать плату с разъемом, поставить батарейки и "кембриковый" выключатель и вернуть все к первозданному виду, за исключением небольшого отверстия в батарейном отсеке. Топология печатной платы, в формате LAY, во вложении. В файле тополгия двух вариантов платы - одностороннего (то что на фото) и двустороннего. Дело в том, что если использовать двухсторонний вариант печатной платы, то можно вообще обойтись без проводов и не нужно будет делать отверстие в корпусе, в этом случае мы получим 100% обратимость. Достаточно припаять с обратной стороны платы разъема две пружинки. Надеюсь эта идея покажется кому-то интересной и найдет применение не только для указаных дозиметров, но и для каких-либо других устройств.
