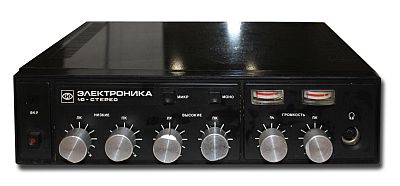

Усилитель "Электроника-10-стерео" (Конструктор)

Усилитель "Электроника-10-стерео" (Конструктор). Изготовитель: г. Винница. Выпуск с 1983 г.

В основу радиоконструктора положены усовершенствованные схемные решения усилителей ''Олимп''. В нём применена более современная элементная база, внесен ряд конструктивных улучшений. Оба канала предварительного усилителя теперь расположены на одной печатной плате, что значительно упрощает компоновку усилителя. Выгодным отличием ''Электроники-10-стерео'' от других подобных изделий является то, что в нем имеется защита громкоговорителей от постоянного напряжения. Этот же узел обеспечивает задержку подключения громкоговорителей для устранения щелчка при включении усилителя в сеть. Схемой и конструкцией усилителя предусмотрено также подключение индикаторов уровня выхода типа М-478 или М-476. Индикаторы можно установить на передней панели справа, вверху над регуляторами громкости.

Основные технические характеристики:

  • Номинальная выходная мощность, Вт, на нагрузке 4 Ома: 2х10.
  • Номинальный диапазон частот. Гц при неравномерности АЧХ, не более ±1,5 дБ: 20...20000.
  • Коэффициент гармоник, % не более: 1.
  • Чувствительность, мВ, со входа: Микрофон - 2. Радио - 25. Универсальный - 200.
  • Глубина регулировки тембров НЧ н ВЧ, дБ. не менее: ±15.
  • Питание усилителя осуществляется от сети напряжением: 220 В.

Цена набора: 70 рублей.

Усилитель - ''Электроника-10-стерео'' поставляется потребителю в упаковке как набор-конструктор. Все радиоэлементы, мелкие детали, провода и крепеж упакованы в полиэтиленовые запаянные пакеты и уложены в общую картонную тару. Шасси с уже установленными радиаторами и трансформатором питания также укладывается в упаковочную коробку

Литература:

  1. Описание стереоусилителя "Электроника-10-стерео" в журнале Радио № 9 за 1984 год.
