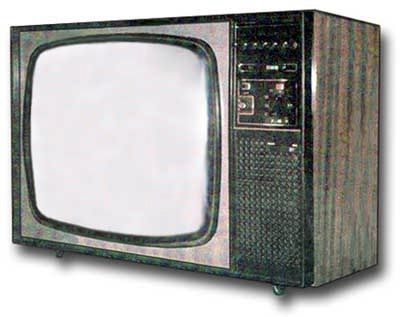

Цветной телевизор "Фотон-711"

Унифицированный цветной телевизор "Фотон-711" серийно выпускал Симферопольский завод телевизоров им. 50-летия СССР с 1975 года.

В унифицированном телевизоре цветного изображения второго класса ''Фотон-711'' (УЛПЦТ-59-II) работают 7 радиоламп, 47 транзисторов и 70 диодов. Телевизор состоит из законченных блоков, соединенных разъёмами. В телевизоре имеется схема автоматического поддержания раз мера изображения и напряжения на втором аноде кинескопа при значительных, до 20% колебаниях питающей сети. При включении электросети происходит автоматическое размагничивание кинескопа. Работает телевизор в МВ и в ДМВ диапазоне (в ДМВ только при установке селек тора СК-Д-1). Высокое качество звукового сопровождения телевизионных передач обеспечивает акустическая система, состоящая из 2 гром коговорителей, высокочастотной типа 2ГД-36 и широкополосной типа 3ГД-38Е. Номинальная выходная мощность канала сопровождения звука - 1,5 Вт, диапазон воспроизводимых звуковых частот - 80...12500 Гц. потребляемая телевизором мощность от электрической сети 220 В., не более 250 Вт. Габариты телевизора - 788х50х546 мм. Его масса - 65 кг.

Литература:

  1. Электрические схемы телевизора "Фотон-711".

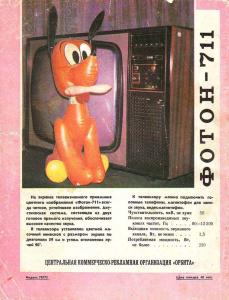

  2. Рекламный проспект в РАДИО № 9 за 1976 год.
