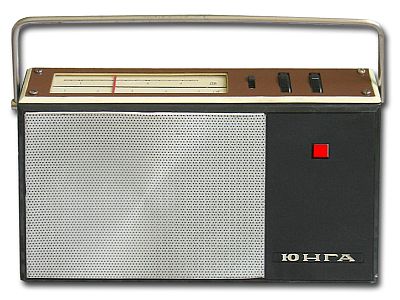

Радиоприёмник "Юнга"

Детский радиоприёмник "Юнга" выпускал Куйбышевский завод "Рейд" с 1974 года.

Радиоприёмник ''Юнга'' собран по схеме прямого усиления 3-V-2 на 7 германиевых транзисторах типов П-422 (3 шт) и МП-41 (4 шт). По высокой частоте использовано 3 транзистора, в схеме усилителя ВЧ используется высокочастотный трансформатор и дроссель. По низкой частоте после детектора, использовано 3 транзистора, причём 2 из них работают в оконечном двухтактном усилителе мощности. Связь между каскадами усилителя низкой частоты трансформаторная. Использование большого корпуса, большой печатной платы, полноразмерной ферритовой антенны с добротными контурами, рациональной схемы ВЧ - НЧ каскадов, совместно с чувствительным громкоговорителем типа 0,5ГД-12 позволило создать радиоприёмник с высокими техническими характеристиками.

Технические характеристики:

  • Диапазоны волн ДВ, СВ.
  • Чувствительность в диапазоне ДВ - 2 мВ/м, СВ - 1 мВ/м.
  • Избирательность по соседнему каналу 10-12 дБ при условия отсутствия местной радиостанции.
  • Номинальная выходная мощность 150 мВт, максимальная 270.
  • Питание приёмника осуществляется от 2-х батарей КБС-Л-0,5 или батареи "Крона".
  • Ток покоя 10 мА, максимальный потребляемый ток 50 мА
  • Габариты ра диоприёмника ''Юнга'' - 240х140х50 мм.
  • Масса без батарей - 800 гр.

Цена модели 18 рублей.
