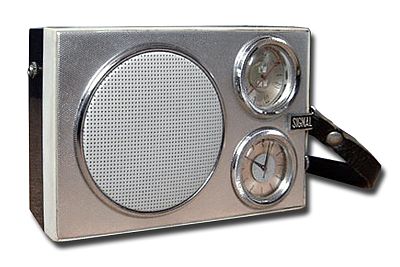

Радиоприёмник "Сигнал-601"

Транзисторный радиоприёмник "Сигнал-601" выпускал Каменск-Уральский приборостроительный завод с I кв. 1971 года

Портативный транзисторный радиоприёмник 4-го класса ''Сигнал-601'' с механическими часами, включающими радиоприёмник в заданное время, создан на основе предыдущей модели, радиоприёмника ''Сигнал'' 1968 года выпуска. Новый радиоприёмник представляет собой ДВ-СВ супергетеродин с питанием от батареи "Крона". От базового, приёмник отличается новым оформлением и незначительными изменениями в электрической схеме.

Технические характеристики:

  • Чувствительность в диапазонах: ДВ 1,5, СВ 0,8 мв/м.
  • Селективность радиоприёмника 26 дБ.
  • Номинальная выходная мощность 100 мВт.
  • Диапазон звуковых частот воспроизводимых громкоговорите лем 0,25ГД-10 не уже 450...3000 Гц.
  • Размеры приёмника 135х85х43 мм.
  • Его масса - 400 гр.

В комплект входит кожаный футляр для переноски.

Литература:

  1. Описание приёмника "Сигнал-601" и его электрическая схема.
