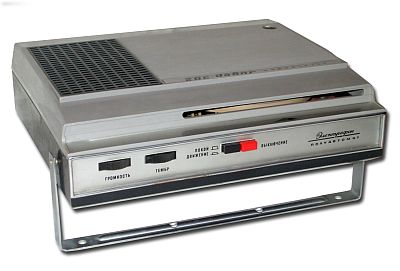

Электрофоны "Лидер-302"

Портативные транзисторные электрофоны "Лидер-302" и "Рогнеда-302" выпускал Саратовский завод точной электромеханики, впоследствии ПО "Корпус". Серийное производство 2-х моделей электрофонов начато в 1970 году.

Переносные электрофоны третьего класса ''Рогнеда-302'' и ''Лидер-302'' рассчитаны на полуавтоматическое проигрывание грампластинок, диаметром 175 мм в стационарных условиях или в движении. Электрофоны состоят из электропро- игрывателя и усилителя низкой частоты на транзисторах. Усилитель имеет чувствительность - 250 мВ, номинальную выходную мощность 0,5 Вт. В электрофонах применён громкоговоритель типа 1ГД-28. Полоса воспроизводимых звуковых частот - 150...7000 Гц. Двигатель типа ДРВ-0,1 применённый в старой моде ли электрофона ''Рогнеда'' заменен новым ДЛФ-1. Скорость вращения у диска 33 об/мин. Питание любого из электрофонов осуществляется от шести элементов 373, потребляемая мощность не превышает 2 Вт. Размеры любого электрофона 316х288х104 мм, масса - 2,7 кг. Конструкция и схема моделей одинакова.

Литература:

  1. Описание и схемы электрофонов в справочнике Н.В.Анисимова.

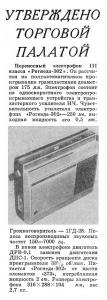

  2. Реклама модели "Рогнеда-302" в Радио № 5 1971 года.
  3. Подробное описание а также электрические и монтажные схемы электрофона "Лидер-302"
