Радиоконструкторы-радиоприёмники "Юный радиолюбитель" выпускал Московский школьный завод "Чайка" с 1964 года.

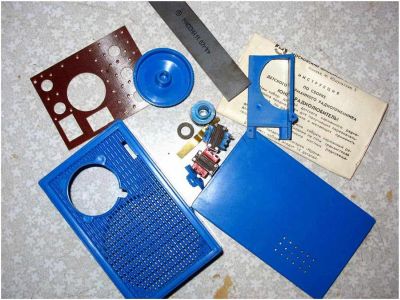

Московский школьный завод ''Чайка'' с 1964 по 1970 год выпускал наборы деталей для сборки детских карманных радиоприёмников, под наименованием ''Юный радиолюбитель''. Радиоприёмники могли собрать радиолюбители имеющие небольшой опыт изготовления простых конструкций на транзисторах. Выпускалось два варианта наборов, из которых можно собрать транзисторные радиоприёмники прямого усиления, рассчитанные для приёма радиовещательных станций длинноволнового и средневолнового диапазонов (400...1800 м). Выходная мощность радиоприёмни ков около 100 мВт. Питаются они от батареи ''Крона'', напряжением 9 В. Ток, потребляемый приёмниками в режиме молчания, около 6 ма, а при максимальной громкости, не более 35 мА. Размеры корпуса приёмников, собранных из наборов №1 и 2 - 105х67х28 мм. Первый и второй наборы деталей отличаются друг от друга тем, что набор №1 комплектуется только основными узлами и деталями, а это: корпус приёмника, громкоговоритель, согласующий и выходной трансформаторы, ферритовый стержень, провод для намотки катушек, детали для сборки выключателя и кронштейн для батареи ''Крона'', а набор № 2 всеми узлами и деталями, за исключением транзисторов и источника питания. В любом из наборов мож но было собрать одну любую из 2-х прилагаемых электрических схем радиоприёмника разработаны иижинером В.В. Плотниковым. С 1967 года завод выпускал набор №3 который тоже комплектовался лишь основными узлами и деталями, здесь в комплект были добавлены 2 ферритовых кольца и плата с готовыми отверстиями под детали и узлы. Корпус приёмника уменьшен в габаритах и улучшено его оформление.

Литература:

  1. Описание и электрические схемы наборов-конструкторов "Юный радиолюбитель" в журнале Радио №6 за 1965 год.
