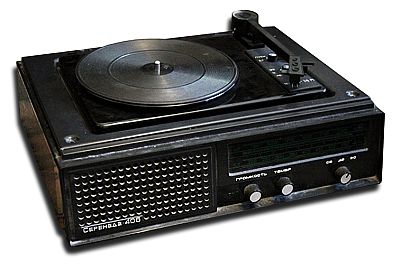

Радиола "Серенада-406"

Малогабаритная радиола четвёртого класса "Серенада-406" выпускалась Владивостокским заводом "Радиоприбор" с 1980 года.

"'Серенада-406'' - транзисторная радиола четвертого класса, предназначенная для приёма программ радиовещательных станций в диапазонах ДВ и СВ, а так же для воспроизведения монофонической звукозаписи с грампластинок любых форматов, с помощью встроенного электропроигрывающего устройства типа 3-ЭПУ-38М. Радиола имеет гнёзда для подключения внешней антенны и заземления. Питание осуществляется от электрической сети переменного тока частотой 50 Гц и напряжением 220 В.

Технические характеристики:

  • Диапазоны принимаемых частот (волн), кГц (м): ДВ: 150...405 (2000...740.7), СВ: 525...1605 (571,4-186,9).
  • Реальная чувствительность со входа внешней антенны (при выходной мощности 50 мВт/м при отношении сигнал-шум не менее 20 дБ), мкВ, не хуже: ДВ 200, СВ 150.
  • Селективность по соседнему каналу (ослабление сигнала при расстройке на ±9 кГц) в диапазоне СВ, дБ, не менее 26.
  • Коэффициент гармоник всего тракта по электрическому напряжению (в диапазонах ДВ, СВ при глубине модуляции 0,8 и номинальной выходной мощности), на частоте %, не более: до 400 Гц - 6, свыше 400 Гц - 4.
  • Выходная мощность, Вт: номинальная - 1,0, максимальная (при коэффициенте нелинейных искажений не более 10%) 2,0.
  • Диапазон воспроизводимых частот, Гц, не уже: в диапазонах ДВ, СВ - 150...3550, при воспроизведении грамзаписи 150...10000.
  • Действие АРУ в диапазонах ДВ и СВ: при изменении входного нап ряжения на 26 дБ, выходное напряжение изменяется, дБ, не более 10.
  • Наружные габаритные размеры радиолы, мм - 152х310х400.
  • Масса, кг, не более - 7,5.

Литература:

  1. Описание и электрическая схема радиолы в справочнике.
