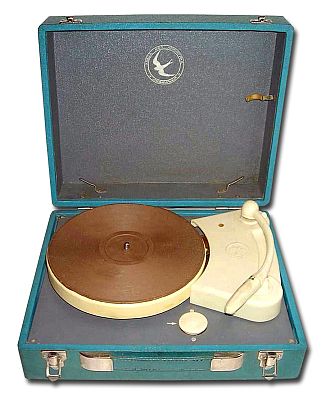

Электропроигрыватель"Ласточка" (ЭГ-1)

Универсальный электропроигрыватель"Ласточка" (ЭГ-1) выпускал Ленинградский завод № 779 МСП, МРП, п/я 487 с 1957 года.

Для проигрывания грампластинок через радиоприёмник, телевизор или отдельный УНЧ отечественная промышленность с 1957 года выпускала несколько типов электропроигрывателей, одним из которых был и электропроигрыватель "Ласточка". Конструкция и оформление аппарата достаточно не обычно, видимо замыслы конструкторов и оформителей были навеяны новомодными течениями в оформлении зарубежных моделей например фирмы "Philips". Электропроигрыватель предназначен для проигрывания обычных и долгоиграющих пластинок и имеют 2 скорости вращения диска, 78 и 33 об/мин. В модели применён пьезокерамический звукосниматель ПКЗ-57, с перекидной головкой с двумя корундовыми иглами, каждая рассчитана на 150 часов работы. Диапазон воспроизводимых электропроигрывателем частот 50..10000 Гц. Вращение диска осуществляется асинхронным электродвигателем через редуктор. Скорость вращения диска переключают ручкой, которая изменяет передаточное отношение шкива двигателя с диском. По окончании проигрывания устройство автостопа автоматически выключает двигатель, останавливая вращение диска. Питание осуществляется от сети переменного тока с напряжением 127 или 220 В. Потребляемая от сети мощность не превы шает 10 Вт. Электропроигрыватель "Ласточка" размещён в красиво оформленном малогабаритном переносном футляре. Габариты закрытого электропроигрывателя - 320х260х120 мм, его вес 3,6 кг.

Литература:

  1. Вкладыш к головке звукоснимателя
