Генератор измерительный комбинированный "Электроника"

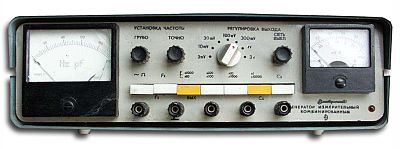

Генератор измерительный комбинированный "Электроника".

Генератор измерительный комбинированный "Электроника" выпускался заводом "Экситон" (гор. Павловский Посад) с 1980 года.

Генератор ''Электроника'' предназначен для генерирования частоты от 20 герц и до 200 килогерц в синусоидальном и импульсном режи ме генерации. В состав генератора входит также частотомер с диапазоном измерения 20 Гц - 20 КГц и измеритель ёмкостей. Чувствительность на входе частотомера - 0,5 В. Выходное напряжения генератор, в режиме синусоидальной генерации - 3 В, в режиме генерации импульсов - 10 В. Диапазон измерения ёмкостей лежит от 200 пф до 2 мкф. Питается прибор от сети 220 В, потребляя мощность 6 Вт.

Литература:

  1. Инструкция генератора "Электроника" и его электр. схема.
