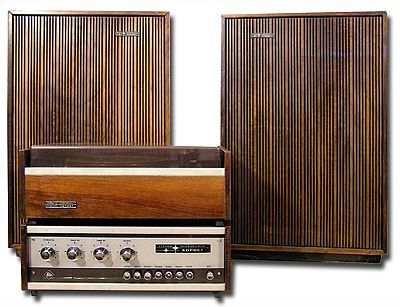

Электрофон "Корвет-Стерео"

Электрофон сетевой транзисторный "Корвет-Стерео" с I-кв 1972 года выпускал завод "Ладога" (г. Кировск, Ленинградской обл.)

Блочный стереофонический электрофон 1-го класса ''Корвет-стерео'' (I-ЭФ-71С) - предназначен для проигрывания моно и стереофонических пластинок. Электрофон состоит из трёхскоростного электропроигрывающего устройства типа II-ЭПУ-52С, стереофонического усилителя и двух акустических колонок. Усилитель выполнен на транзисторах, его максимальная выходная мощность 2х10 Вт, полоса рабочих частот на которую рассчитаны и АС - 80...12000 Гц. Акустические колонки типа ''СА-5'' обеспечивают стабилизацию стереоэффекта по площади акустической линзой, создавая направленное излучение при расширенной зоне стереоэффекта. В каждой из АС размещено по четыре громкоговорителя: два типа 4ГД-28 и два типа 1ГД-28. Громкоговорители типа 1ГД-28 расположены в акустической линзе под углом 40°. Электрофон имеет гнёзда для внешних сигналалов: это ЭПУ, приёмник, телевизор, трансляционная сеть, электрогитара или др. Питается электрофон от электрической сети, потребляя мощность 60 Вт. Габариты блока электропроигрывателя и усилителя ЗЧ - 400х162х280 мм, каждой из АС - 400х628х228 мм. Вес 5,5, 6,5 и 10 кг соответственно. Электрофон ''Корвет-стерео'' по схемному решению, дизайну и конструкции на 1972 год был одним из самых совершенных электрофонов выпущенных радиопромышленностью. Электрофон выпускали до 1976 г, электрическая схема с 1973 года выпуска несколько раз модернизировалась. Экспортный вариант модели назывался - "Rigonda-Corvette".

Литература:

  1. Описание электрофона в справочнике.
  2. Инструкция по эксплуатации электрофона.
