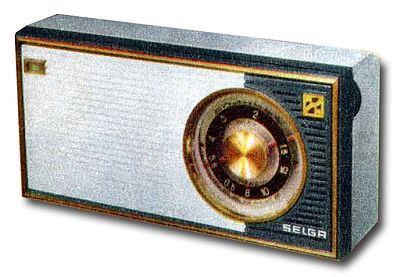

Радиоприёмник "Селга-403"



Радиоприёмник "Селга-403" выпускался Рижским заводом имени А.С.Попова с 1971 года.

Радиоприёмник IV класса ''Селга-403'' рассчитан на приём радиостанций в диапазонах ДВ и СВ. Приём ведется на внутреннюю магнитную антенну, но есть возможность подключения внешней антенны. К приёмнику можно подключить головные телефоны. Приёмник выполнен по супергетеродинной схеме на 3-х транзисторах и одной интегральной схеме типа - ''Ритм-2'' /2КЖА-421/. Схема входной цепи и преобразователя аналогична схеме приёмника  ''Селга-402'', с той лишь разницей, что с целью улучшения избирательности приёма в цепь катушки связи ДВ диапазона включен RC фильтр. Тракт ПЧ детектор и каскады предварительного усиления НЧ, выполнены на интегральной схеме, содержащей 6 транзисторов, 22 сопротивления и 7 конденсаторов. Выходной каскад УНЧ выполнен на транзисторах типа КТ315А по двухтактной трансформаторной схеме. В сравнении с другими моделями радиоприёмников в ''Селге-403'' уменьшена печатная плата из-за применения микросхемы имеющей размеры 26х22х13 мм. Использование громкоговорителя - 0,5ГД-21, улучшило акустические параметры и поввысило выходную мощность до 220 мвт. Питание модели от 6 элементов 316. Размеры приёмника 195х95х50 мм, масса 650 г.
