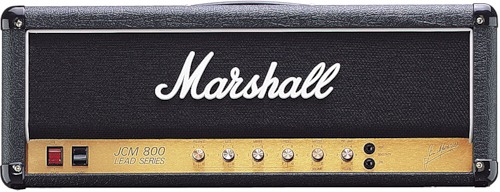

Marshall JCM800 2204

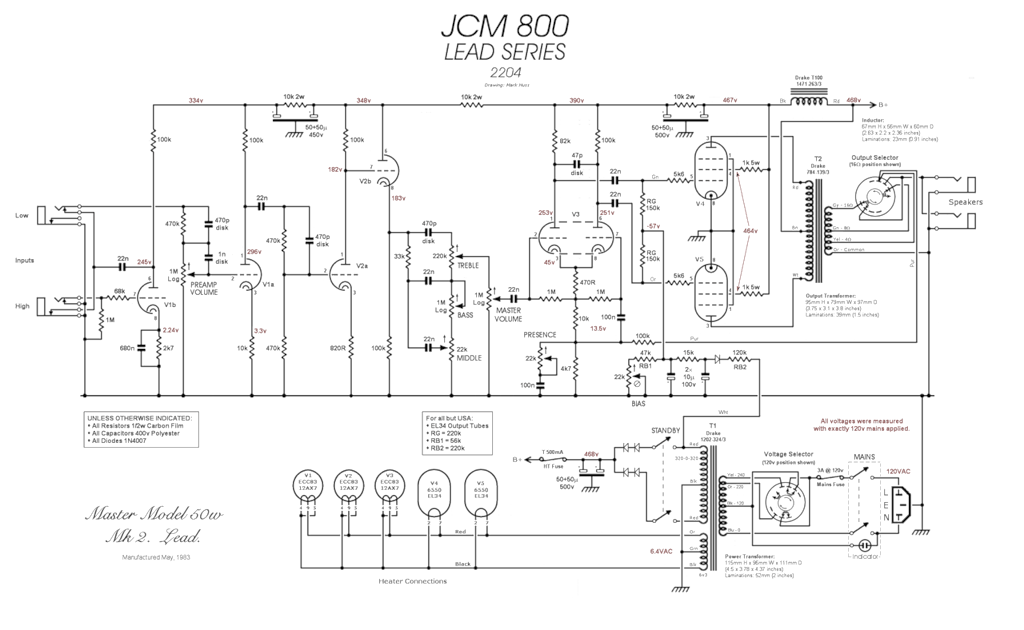

Принципиальная схема:

Marshall JCM800 2204 Принципиальная схема

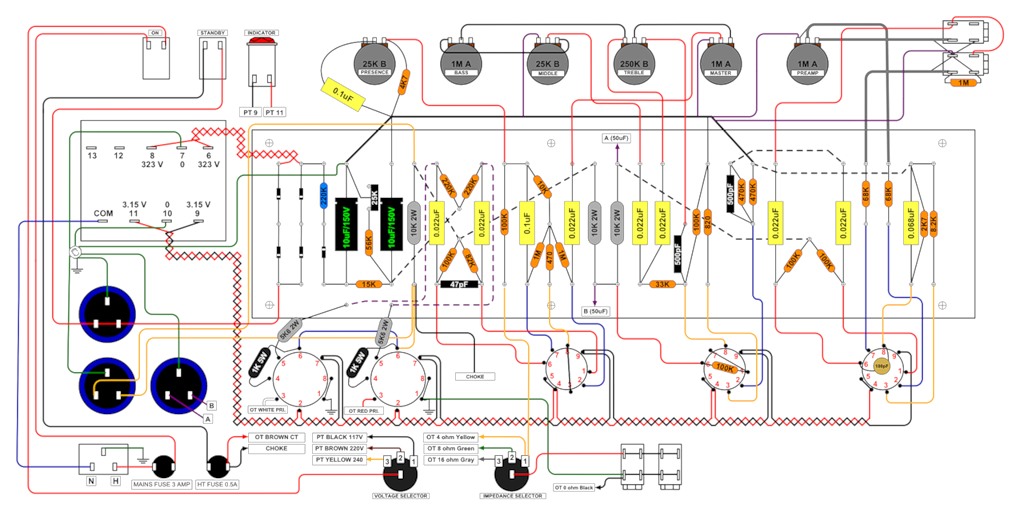

Marshall JCM800 2204 Компоновка

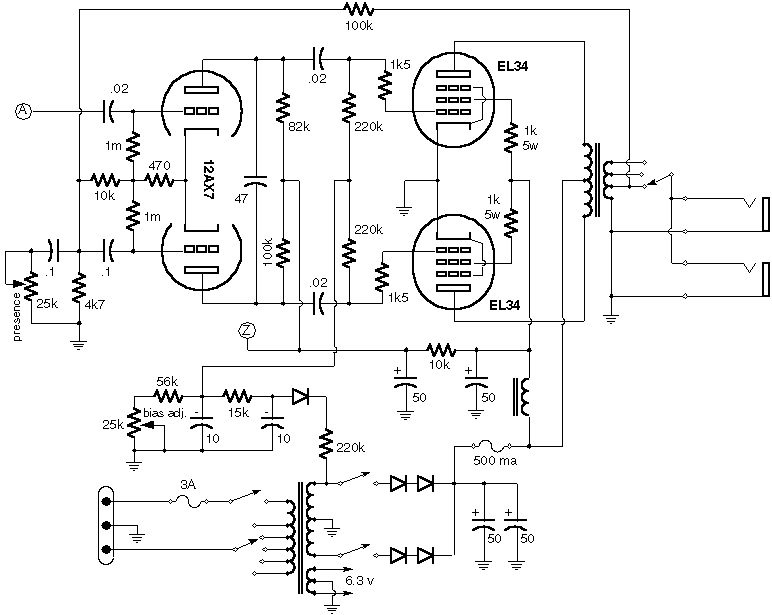

Оконечник 50watt:

 Оконечный УНЧ 50W

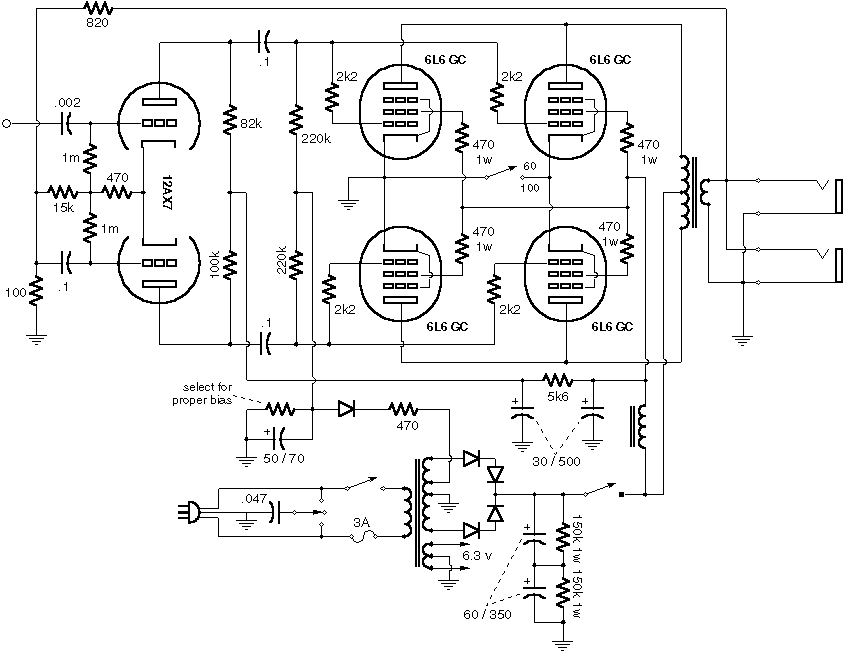

Оконечник 100W

 Оконечный УНЧ 100W
