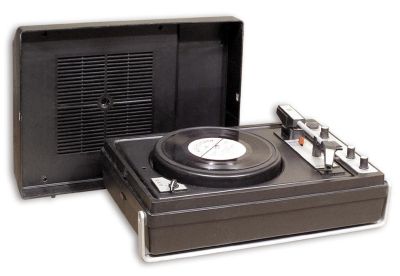

Электрофон "Концертный-304"

Сетевой транзисторный электрофон 3 класса "Концертный-304" выпускался Московским опытным заводом "Агрегат" с 1977 года.

Электрофон ''Концертный-304'' собранный на транзисторах, а с 1990 года на микросхеме и транзисторе - выполнен в настольном исполнении, с питанием от электросети. Он предназначен для воспроизведения записей с обычных и долгоиграющих грампластинок на собственную отделяемую акустическую систему. В модели установлено электропроигрывающее устройство типа II-ЭПУ-50 или другое подобное, которое обеспечивает три скорости вращения диска, а также автостоп по окончании проигры вания грампластинки. В АС установлено 2 громкоговорителя типа 1ГД-40. Диапазон рабочих частот воспроизводимых АС - 100...10000 Гц. Номинальная выходная мощность - 1,5 Вт, максимальная 3 Вт. Усилитель НЧ собран на 9 транзисторах (или микросхеме К174УН7 и одном транзисторе) и питается постоянным напряжением 21 В от встроенного блока питания, от которого питается и электропроигрыватель. Потребляемая от электрической сети мощность - 20 Вт. Габариты электрофона в комплекте с АС - 410х275х185 мм. Масса модели 7,5 кг. Электрофон имеет гнездо входа и выход НЧ сигнала.

 Литература:

  1. Инструкция по эксплуатации и схемы 1980 года.
  2. Инструкция по эксплуатации 1991 года.
  3. Описание и схемы электрофона в справочнике Н.В.Анисимова.
