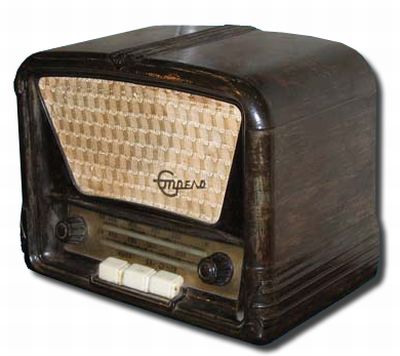

Радиоприемник "Стрела"

Сетевой ламповый радиоприёмник "Стрела" выпускался Воронежским радиозаводом с 1958 года.

Приемник "Стрела" является четырехламповым радиоприемником и работает в диапазоне длинных и средних волн.

Переключатель диапазонов - клавишный.

Габариты приемника: 270х210х160 мм. Вес 4,2 кг.

Приемник имеет следующие каскады:

  1. Преобразователь частоты на лампе 6И1П.
  2. УПЧ и предварительный У1-1Ч на лампе 6И1П.
  3. Оконечный усилитель на лампе 6П14П.
  4. Выпрямитель на лампе 6Ц4П.

Детектор сигнала и АРУ полупроводниковый типа ДГ-Ц6 или Д2Д.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-415 кГц (2000 - 722,9 м);
  2. Средние волны - СВ: 520 - 1600 МГц (577 - 187,5 м);

Промежуточная частота тракта 465 кГц.

Основные технические данные

Чувствительность в обоих диапазонах не хуже 400 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 16 дБ.

Выходная мощность 0,5 Вт.

Питание

Питается радиоприемник от сети переменного тока напряжением 220 и 127 В. Потребляемая мощность 40 вт.

Электрическая схема

Связь с антенной внутриемкостная за счет конденсатора С3, включенного последовательно во входной контур.

В приемнике применены две лампы типа 6И1П (триод-гептод). Первая из них использована в качестве преобразователя частоты (триод-гетеродин, гептод-смеситель), а вторая выполняет функции усилителя промежуточной частоты и предварительного усилителя низкой частоты.

Схема детектора сигнала и АРУ обычная, но детекторным элементом служит германиевый диод типа ДГ-Ц6.

В оконечном каскаде применена отрицательная обратная связь.

Детали

Высокочастотные катушки: все катушки намотаны проводом ПЭЛУ 0,1.

Выходной трансформатор. Первичная обмотка имеет 2500 витков провода ПЭЛ 0,15, вторичная - 62 витка провода ПЭЛ 0,59. Сердечник собран из пластин Ш-16; толщина набора 24 мм.

Трансформатор питания. Сетевая обмотка состоит из двух секции: первая (H1O1) имеет 163 витка провода ПЭЛ 0,31, вторая - 557 витков провода ПЭЛ 0,2; повышающая обмотка содержит 1140 витков провода ПЭЛ 0,2, обмотка накала ламп - 44 витка провода ПЭЛ 1,0. Сердечник собран из пластин Ш-22; толщина набора 32 мм.

Громкоговоритель типа 1ГД-9. Звуковая катушка содержит 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

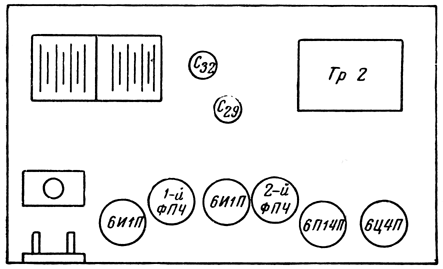

Расположение ламп и деталей на шасси приемника "Стрела"

Расположение ламп и деталей на шасси приемника "Стрела"

Простота в эксплуатации портативность радиоприёмника ''Стрела'', при хорошем внешнем оформлении, сделали его массовым и дешёвым приёмником своего времени. Цена РП 28 руб. 15 коп. (1961)

Литература:

  1. Принципиальная схема радиоприемника "Стрела"
  2. Радиоприемник "Стрела". Инструкция по эксплуатации.
  3. Описание радиоприемника в справочнике Левитина
  4. Описание в журнале "Радио" № 4 за 1959 год.
