Радиоконструктор "Электроника ЦШ-02"

Радиоконструктор "Электроника ЦШ-02" - Входной делитель частоты, выпускался Ульяновским радиоламповым заводом с 1990 года.



Рис. 1. Принципиальная схема ЦШ - 02.

Радиоконструктор предназначен для изготовления уз ла делителя частоты входного высокочастотного сиг нала в цифровых шкалах, частотомерах, других радио любительских устройствах. Рекомендуется использовать конструктор для расширения возможностей цифровой шкалы - частотомера ''Электроника ЦШ-01''. Радиоконструктор обеспечивает следующие параметры:

  • коэффициент деления частоты — 10
  • диапазон входных частот: 0,1-180 МГц
  • амплитуда входного сигнала: 1.0 - 5.0 В
  • амплитуда выходного сигнала: не менее 1.2 В
  • напряжение питания:  5,15 В
  • потребляемый ток, не более 0.15 А



Рис.2. Схема соединений блоков.

Принцип работы радиоконструктора основан на делении частоты входного сигнала на 10 с помощью быстродействующего счетчика-делителя типа эмиттерно-связанной логики (ЭСЛ) и формировании из выходного сигнала счетчика-делителя выходного сигнала радноконструктора в уровнях ТТЛ. Принципиальная схема радиоконструктора приведена на рис.1. расположение элементов на печатной плате рис.3.

Рис. 3. Расположение деталей наплате "ЦШ-02"

При использовании радиоконструктора совместно с цифровой шкалой-частотомером “Электроника ЦШ-01 необходима доработка последнего:

Рис.4. Доработка электрической схемы "Электроника ЦШ-01"

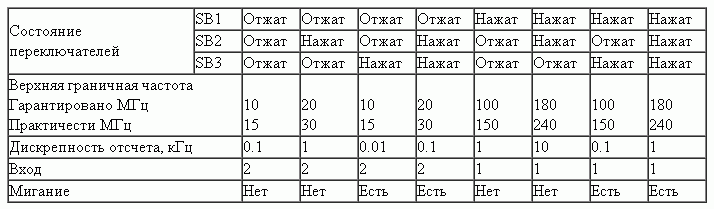

На рис 4. приведена схема соединений радиоконструкторов “ЦШ-02” и “ЦШ-01”, представляющая из себя усовершенствованный вариант радиолюбительского частотомера. Переключатель SB1 коммутирует входа частотомера, а SВ2 и SВЗ устанавливает дискретность отсчета частоты (см. табл.).



 Литература:

  1. Инструкция по эксплуатации.
