Электрофон "Электроника Б1-01"

Электрофон "Электроника Б1-01" выпускался Казанским заводом радиокомпонентов с 1975 года.

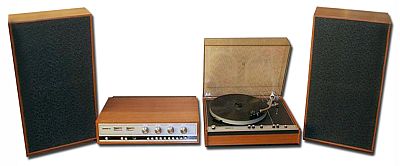

Стереофоническая электроакустическая система высшего класса "Электроника Б1-01" состоит из четырёх отдельных функциональных блоков: электропроигрывателя, усилителя низкой частоты и двух акустических колонок. В блоке проигрывателя используется трёхскоростное (45,33,16 об/мин) электропроигрывающее устройство высшего класса "0-ЭПУ-1С". Коэффициент детонации 0,2%. Скорости переключаются кнопочным переключателем изменяющим частоту напряжения генератора. В качестве электродвигателя использован низкооборотный конденсаторный синхронный электродвигатель типа "ТСК-1". В ЭПУ установлен металлический, трубчатый тонарм, статически сбалансиро ванный во всех плоскостях. ЭПУ имеет компенсатор скатывающей силы, микролифт и устройство для регулирования веса приведенного к концу иглы. Тонарм снабжен магнитоэлектрической головкой ГЗМ-003, работающей при приведенном весе 20 мН. Диапазон рабочих частот ЭПУ - 20..20000 Гц. Высококачественный двухканальный стерео усилитель НЧ предназначен для совместной работы с различными источниками звуковых программ. Его номинальная выходная мощность в каждом канале 60 Вт. Коэффициент нелинейных искажений не более 0,5%. В усилителе предусмотрена регулировка стереобаланса, раздельная регулировка тембра по НЧ и ВЧ. Имеется возможность для подключения одновременно двух акустических колонок в каждом канале. Имеются и другие дополнительные эксплуатационные удобства к которым следует отнести: раздельную индикацию уровня выходного сигнала в каждом канале стрелочными индикаторами, световую сигнализацию перегрузки усилителя, наличие фильтров для высших и низших звуковых частот устройств отключения тонкомпенсации и раздельного отключения акустических систем. В ЭП "Электронике Б1-01" используются АС закрытого типа объемом 54 л, каждая из которых состоит из двух низкочастотных громкоговорителей 10ГД-30 и четырех ЗГД-31. Размеры электропроигрывателя 170х465х385 мм, усилителя низкой частоты - 490х300х110 мм, одной акустической системы - 630х340х250 мм. Масса у отельных устройств соответственно - 15, 20 и 30 кг.

Литература:

  1. Инструкция по эксплуатации электропроигрывателя.
  2. Инструкция по эксплуатации усилителя.
  3. Описание электрофона в журнале Радио №7 за 1975 год.
  4. Подробное описание стереофонического комплекса "Электроника Б1-01" в книге справочнике ТРЗ-101 за 1979 год.
