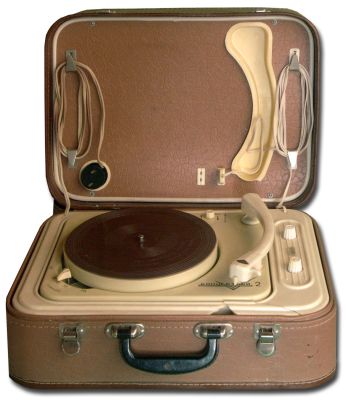

Электрофон "Концертный-2" (ЭФ-4)

Универсальный электрофон "Концертный-2" (ЭФ-4) выпускался Московским электромашиностроительным заводом с 1962 года.

Электрофон ''Концернтный-2'' сконструирован на базе электропроигрывателя ''Концертный''. Он работает от сети переменного тока напряжением 127 и 220 в и рассчитан на воспроизведение обычных и долгоиграющих грампластинок на скорости вращения диска 78, 45, 33 и 16 об/мин. Автостоп инерционный, срабатывает при движении иглы по сбеговой дорожке пластинки. Усилитель - с двухтактным выходным каскадом обеспечивает полосу пропускания частот от 30 до 15 000 Гц, при коэффициенте нелинейных искажений 3% и максимальной выходной мощности около 5 Вт. Усилитель нагружен на два последовательно соединенных громкоговорителя 2ГД-3 с разными резонансными частотами 80 и 100 гц. АС обеспечивает полосу частот по звуковому давлению - 90...10000 Гц. Звукосниматель пьезоэлектрический УЗ-2 с кристаллом из сегнетовой соли. Его полоса частот - 50...10 000 Гц. Электрофон потребляет мощность - 70 Вт. Оформлен он в картонном чемодане и оклеен заменителем кожи.

Литература:

  1. Инструкция по эксплуатации электрофона 1962 года.
  2. Инструкция по эксплуатации электрофона 1963 года.
  3. Описание модели в журнале Радио № 10 за 1962 год.
