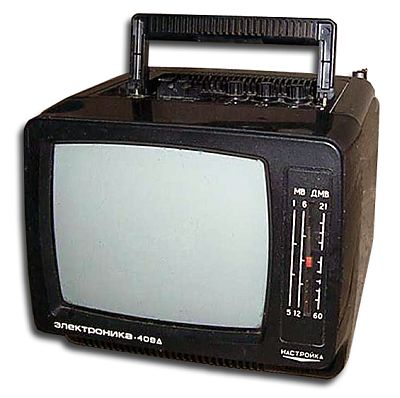

Телевизор "Электроника-409/Д"

Телевизионный приёмник чёрно-белого изображения "Электроника-409/Д" с 1988 года выпускал Хмельницкий завод "Катион".

''Электроника-409/Д'' - малогабаритный полупроводниковый телевизор с применением интегральных схем. В модели применен кинескоп типа 16ЛК8Б с размером экрана по диагонали 16 см и углом отклонения электронного луча 70°. Телевизор обеспечивает приём телевизионных передач на любом из 12 каналов МВ диапазона, а телевизор с индексом ''Д'' и на любом иэ 40 каналов ДМВ диапазона; прослушивание звукового сопровождения на головные телефоны, при включенной АС. Эффективная АРУ обеспечивает устойчивое изображение. Модель состоит из нескольких функциональных узлов размещённых в пластмассовом корпусе. Монтаж печатный выполнен на 3-х поворотных платах. В телевизоре применена электронная настройка на принимаемый канал ручкой ''Настройка'', расположенной на передней панели телевизора. Размер изображения 98х120 мм. Чувствительность модели в диапазоне МВ - 40, ДМВ - 70 мкВ. Разрешающая способность 400 линий. Номинальная выходная мощность 0,15 Вт. Потребляемая мощность от сети 17 Вт, от источника 12 В. 8 Вт. Габариты телевиизора 178х160х525. Масса 3,15 кг.

С 1990 года Хмельницкий завод "Катион" и Раховский завод "Конденсатор" на основе телевизора выпускали видеоконтрольное устройство "Электроника-409 ВКУ" рассчитанное на работу с видеокамерой "Электроника Л-50".

Литература:

  1. Инструкция по эксплуатации телевизора "Электроника-409/Д".
  2. Руководство по эксплуатации "Электроника-409 ВКУ".
