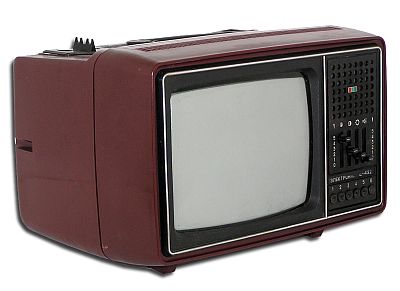

Малогабаритный цветной телевизор "Электроника Ц-432/Д"

Цветной телевизор "Электроника Ц-432/Д" выпускался Ленинградскими заводами "Мезон" и "Видеотон" с 1983 года.

Переносной телевизионный приёмник цветного изображения - ''Электроника Ц-432/Д'' предназначен для приёма программ цветного и чёрно-белого телевидения на любом канале в метровом диапазоне волн, а модель с индексом ''Д'' и на любом из каналов дециметрового диапазона. Телевизоры выпускаются в корпусе из ударопрочного полистирола, с несколькими вариантами цветового оформления корпуса и передней панели. В телевизорах применен взрывозащищённый кинескоп 25ЛК2Ц с размером экрана по диагонали 25 см и углом отклонения электронного луча 90°. Телевизор может питаться от сети переменного тока с напряжением 176...243 В, или от источника постоянного тока напряже нием 11...14,5 В. В модели имеется возможность прослушивания звукового сопровождения на головные телефоны, с отключенным громкоговорителе, записи или воспроизведения изображения на бы товые отечественные видеомагнитофоны. Телевизор имеет автоматическую подстройку частоты гетеродина, что обеспечивает переключение программ без дополнительных регулировок. Автоматическая регулировка усиления - даёт устойчивый приём при изменении уровня сигналов с антенны. Влияние помех сведено к минимуму автоподстройкой частоты и фазы строчной развертки . Схема телевизоров предусматривает автоматическое размагничивание экрана и маски кинескопа, при их включении, снижая влияние внешних магнитных полей на качество цветного изображения. Для защиты элементов схемы от перегрузок в блоке питания применена электронная схема защиты, автоматически отключающая телевизор от сети при возникновении перегрузок и включающая, при их прекращении.

Основные характеристики:

  • Размер изображения: 138х185 мм.
  • Чувствительность, в диапазоне МВ: 55 мкВ, ДМВ: 200 мкВ.
  • Разрешающая способность: 250 лин.
  • Максимальная выходная мощность канала звука: 0,6 Вт.
  •  Диапазон воспроизводимых частот по звуковому давлению: 315...6300 Гц.
  • Потребляемая мощность: 50 Вт.
  • Габариты: 362х245х275 мм.
  • Масса (без упаковки) - 8,7 кг.

Литература:

  1. Инструкция ТВ (Мезон).
  2. Инструкция ТВ (Видеотон).
