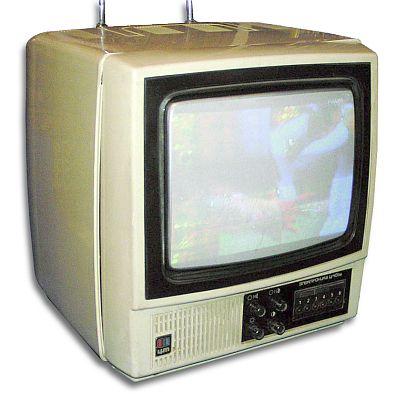

Малогабаритный цветной телевизор "Электроника Ц-401М"

Малогабаритный цветной телевизор "Электроника Ц-401М" выпускался Московским электроламповым заводом с 1984 года.

Телевизор ''Электроника Ц-401М'' - переносной телевизионный полупроводниковый приемник, выполненный с применением интегральных схем, выпускался в настольном оформлении с различными цветовыми вариантами отделки корпуса и передней панели. Для переноса телевизора в его корпусе предусмотрена ручка. В модели примёнен взрывозащитный кинескоп 32ЛКШ-1, с размером экрана по диагонали 32 см и углом отклонения электронного луча 90°. Телевизор обеспечивает: приём телевизионных передач цветного и чёрно-белого изображения на любом из 12 каналов; прослушивание звукового сопровождения на го ловные телефоны с отключенной АС. В модели имеется АПЧГ, что обеспечивает переключение программ без регулировки. АРУ обеспечивает устойчивый сигнал. Влияние помех минимально благодаря АПЧ и Ф.

Основные технические характеристики:

  • Размер изображения: 182x244 мм.
  • Чувствительность, ограниченная синхронизацией не хуже: I-III диапазоны 55 мкВ. IV, V диапазоны 90 мкВ.
  • Разрешающая способность, не менее: по горизонтали/вертикали 300/350 линий.
  • Номинальная выходная мощность канала звукового сопровождения, не менее 0,5 Вт.
  • Диапазон воспроизводимых частот по звуковому давлению 250 - 7100 Гц.
  • Телевизор питается от сети переменного тока напряжением 220 В.
  • Колебания напряжения сети не должны превышать более чем +5 -10%.
  • Потребляемая мощность от сети, не более 95 Вт.
  • Габаритные размеры телевизора 385x364x371 мм.
  • Масса, не более 17 кг.

Литература:

  1. Инструкция по эксплуатации и электрическая схема телевизора.
