Радиоприёмники из наборов-конструкторов № 1 и № 2.

Радиоприёмники из наборов-конструкторов № 1 и № 2. Модели 1964 года.

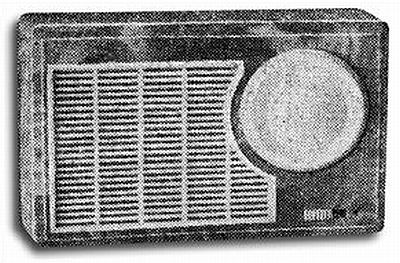

Московский школьный завод ''Чайка'' выпускал наборы деталей детских карманных приёмников, которые могли собрать радиолюбители, даже имеющие небольшой опыт изготовления простых конструкций на транзисторах. В настоящее время (1965г) завод выпускает два варианта наборов-конструкторов, из которых можно собрать тран зисторные радиоприёмники прямого усиления, рассчитанные для приёма радиовещательных станций длинновол нового и средневолнового диапазонов (400...1800 м). Выходная мощность приёмников около 100 мВт. Питаются они от батареи Крона, напряжением 9 В. Ток, потребляемый приемниками в режиме молчания, около 6 мА, а при максимальной громкости - не более 35 мА. Размеры корпуса приёмников, собранных из наборов №1, №2 равны 105х67х28 мм. Первый и второй наборы деталей отличаются друг от друга тем, что набор №1 комплектуется толь ко основными узлами и деталями (корпус, громкоговоритель, согласующий и выходной трансформаторы, ферри товый стержень, провод для намотки катушек, детали для сборки выключателя и кронштейна для батареи Крона) а набор-конструктор № 2 имеет уже все узлы и детали, за исключением лишь транзисторов и источника питания.

Литература:

  1. Описание приёмников из наборов №1 и №2 в журнале Радио № 6 за 1965 год.
