Электрофон "Каравелла"

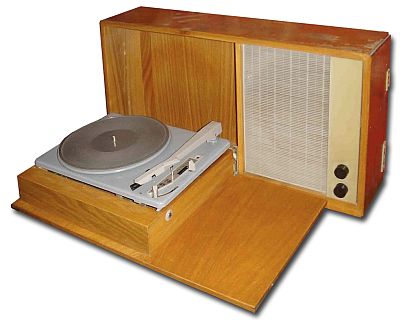

Настольно настенный электрофон "Каравелла" выпускался Кировским заводом "Ладога" с 1968 года.

Электрофон ''Каравелла'' предназначен для воспроизведения грамзаписей с обычных и долгоигра- ющих пластинок всех форматов. В нём имеются гнёзда для подключения электрогитары, магнитофона и дополнительного громкоговорителя. В корпусе размещается двухламповый усилитель НЧ, громкоговоритель - 4ГД-28 и выпрямительное устройство. В откидной части корпуса расположено электропроигрывающее устройство III-ЭПУ-28, имеющее три скорости вращения диска: 33, 45, 78 об/мин. Номинальная выходная мощность - 2 Вт, диапазон воспроизводимых частот 150...7000 гц, неравномерность АЧХ по звуковому давлению в диапазоне частот 100-1000 Гц 14 дб, чувствительность со звукоснимателя 250 мВ. Диапазон регулировки громкости 40 дБ, регулировка тембра по высшим звуковым частотам 6 дб. Уровень фона со входа всего тракта при введенных регуляторах громкости и тембра по отношению к номинальной мощности - 34 дБ. Питается электрофон от сети 127 или 220 В, потребляя мощность 45 Вт. Размеры электрофона 536х284х151 мм, его вес - 9,7 кг.

Литература:

  1. Электрическая схема электрофона.
  2. Описание и схема ЭФ в журнале "Радио" № 6 за 1968 год.
