Электрофон "Юность-301"

Сетевой ламповый электрофон 3-го класса "Юность-301" выпускался Ленинградским объединением "Спутник" и Ярославским радиозаводом с 1970 года.

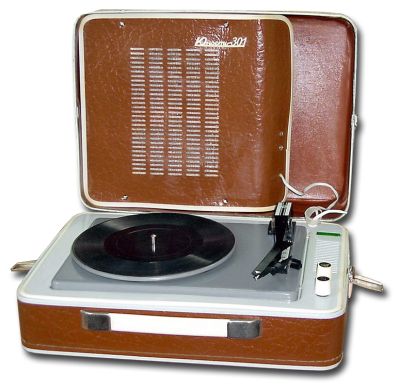

Электрофон ''Юность-301'' заменил электрофон ''Юность''. Одновременно новый электрофон выпускали и в Ярославле. Новый электрофон практически повторяет старый. Несколько переработана электрическая схема, применено но вое электропроигрывающее устройство типа III-ЭПУ-28, позднее III-ЭПУ-38М, установлено два громкоговорителя, вместо одного, расширена цветовая гамма модели. Электрофон ''Юность-301'' собран на 2х лампах 6Н2П и 6П14П. номинальная выходная мощность усилителя 1 Вт на 2х громкоговорителях типа 1ГД-28 в более поздних выпусках 1ГД-40 (2ГД-40.) Диапазон звуковых частот воспроизводимых громкоговорителями 150...7000 Гц. Усилитель способен воспроизводить значительно более широкий спектр частот от 50 до 10000 Гц,что возможно при использова нии внешней АС. Электрофон собран в футляре чемоданного типа, в верхней части которого расположены громкоговорители, в нижней электропроигрывающее устройство и усилитель низкой частоты с блоком питания. Электрофон питается от электросети, потребляя мощность 50 Вт. Габариты модели 390х285х160 мм, масса не более 7 кг.

Литература:

  1. Инструкция по эксплуатации и схема электрофона "Юность-301"
john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Еще фото: http://www.radionic.ru/node/9049
