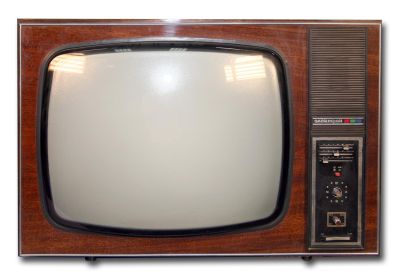

Телевизор "Электрон-710/Д"

Цветные телевизоры "Электрон-710/Д" выпускались Львовским ПО "Электрон" 1974 года.

"Электрон-710Д" (УЛПЦТ-59-II-2) и "Электрон-710" (УЛПЦТ-59-II-3) - унифицированные лампово-полупроводниковые цветные телевизоры 2-го класса на кинескопе 59ЛКЗЦ. Отличие моделей в возможности работы 1-й модели в МВ и ДМВ диапазонах, а 2-й только в МВ, но с возможностью установки блока ДМВ. Телевизоры имеют высокую чувствительность и АРУ, позволяя вести приём на большом удалении от телецентра. Повышению качества изображения способствует и АПЧГ. Для отображения мелких деталей при приёме ч/б изображения, в схему введено автоматическое отключение режекторных фильтров в яркостном канале. Уменьшение помех достигается АПЧ и Ф строчной развертки. Схема предусматривает автоматическое поддержание размеров изображения и напряжения на втором аноде кинескопа при колебаниях питающих напряжений, а также автоматическое размагничивание экрана и маски кинескопа при включении телевизора. Телевизор собран из функционально законченных блоков, ксоединённых при помощи разъёмов. Монтаж блоков выполнен печатный. Корпус ТВ облинован ценными породами дерева, полирован. Размер изображения 475x375 мм. Чувствительность телевизора 50 мкВ. Разрешающая способность совмещенного ч/б изображения 450 линий. Выходная мощность УНЧ 2 Вт. Диапазон воспроизводимых частот 80...12500 Гц. Потребляемая мощность 270 Вт. В аппарате используются 10 радиоламп, 46 транзисторов и 62 п/п диода. Габариты ТВ 550x545x796 мм. Вес 60 кг.
