Микшерский пульт "Электрон"

Микшерский пульт "Электрон" выпускался Московским приборным заводом с 1973 года.

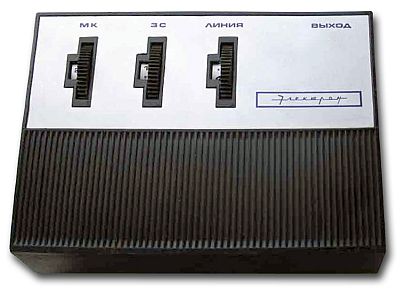

Микшерский пульт ''Электрон'' предназначен для получения комбинированного сигнала, являющимся результатом суммирования сигналов с трёх различных входов: микрофона, радиотрансляционной сети и звукоснимателя или магнитофона. Диапазон рабочих частот пульта 20-20000 Гц. Относительный уровеньпомех минус 45 дБ, диапазон регулировки уровня сигнала каждого входа 40 дБ. Переходное затухание между входами 46 дБ. Выходное напряжение от 150 до 500 мВ. Коэффициент нелинейных искажений 1%. Питается микшерский пульт от батарей ''Крона'' напряжением 9 В. Размеры пульта - 70х140х200 мм. Масса 600 гр. Цена 15 рублей.

Литература:

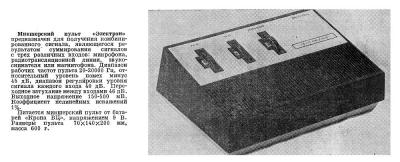

  1. Рекламное описание микшерского пульта в журнале "Радио" № 9 за 1973 год.
  2. Описание и электрическая схема пульта в журнале "Радио" № 2 за 1979 год.
