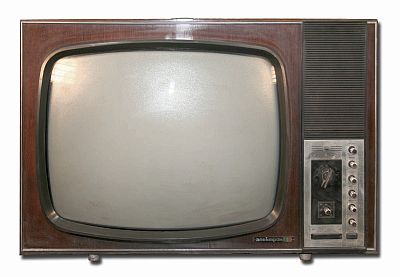

Телевизор "Электрон-703/Д"

Телевизор "Электрон-703/Д". Львовский телевизионный завод. Выпуск с 1972 года.

Цветной унифицированный телевизор ''Электрон-703/Д'' принимает цветное и ч/б изображение в МВ и ДМВ диапазоне (после установки блока СКД-1 или конвертера ПСКД-3), а в модели с индексом ''Д'' такая возможность уже есть. Высокая чувствительность, совместно с АРУ позволяет вести устойчивый приём изображения на большом удалении тв студии. Качеству изображения способствует и наличие АПЧГ, что исключает подстройки при переключении с одного канала на другой. Для правильного воспроизведения цвета ручки насыщенности и контрастности сдвоены. Выведенные на переднюю панель ручки поднасыщенности и цветового тона в сторону более холодных, голубых тонов и цветового тона в сторону более теплых розовых тонов позволяют владельцу изменять цветовую насыщенность и окраску изображения. Для повышения качества воспроизведения мелких деталей при приёме ч/б изображения в схему введено автоматическое отключение режекторных фильтров. Уменьшение влияния помех достигается применением схемы АПЧ и Ф. Схема предусматривает автоматическое поддержание размеров изображения и напряжения на втором аноде кинескопа при колебаниях электросети в пределах от -10% до +6%, а также автоматическое размагничивание экрана и маски кинескопа при включении. Применена подсветка номера канала шкалы ДМВ диапазона. ТВ собран из законченных блоков, которые соединяются разъемами. Есть гнёзда для подключения магнитофона на запись звука, прослушивание его на телефоны при отключенных динамиках и возможность установки ППДУ. Пульт в комплект не входит. Габариты ТВ 775х550х550 мм. Масса 65 кг. Футляр деревянный, облицован ценными породами и имеет современный вид. Выпускался ТВ в настольном исполнении.

Литература:

  1. Инструкция по эксплуатации
