Измеритель иммитанса "Е7-18"

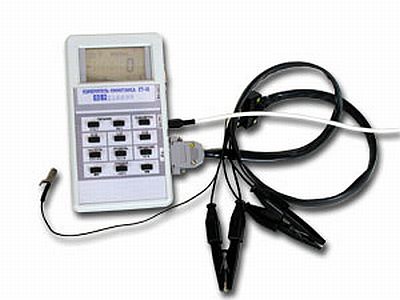

Измеритель иммитанса "Е7-18". Минский завод Калибр. Модель 1985 года

Измеритель иммитанса Е7-18 - портативный прибор с питанием от сети или встроенной батареи. Он предназначен для измерения иммитансных параметров электрорадиоэлементов: резисторов, конденсаторов, катушек индуктивности. Имеется режим самодиагностики, два уровня измерительного сигнала, 4-х разрядный индикатор с подсветкой, встроенный интерфейс RS-232C.

Технические характеристики:

  • Рабочие частоты измерений, кГц 0,1; 1.
  • Погрешность установки рабочих частот, % ±0,02.
  • Уровни измерительного сигнала, В: высокий 1±0,2 (ср.кв.) низкий 0,1±0,02 (эфф.)
  • Пределы измерений: Проводимости, См 0,01х10-6..100х10-6. Сопротивления, Ом 1х10-3...20х106. Емкости, Ф 0,1х10-12.....20х10-3. Индуктивности, Гн 0,1х10-6 ....16х103. Добротности 1х10-3....0,5. Тангенс угла потерь 1х10-3....2.
  • Погрешность измерений: ±0,25  %.
  • Напряжение смещения (внутреннее) - 2 В.
  • Питание от сети переменного тока: 220/50 В/Гц
  • Питание от источника постоянного тока: 9В.
  • Потребляемая мощность от сети переменного тока: 5  ВА , от источника постоянного тока: 0,5  Вт.
  • Габариты, мм 100х180х40.
  • Масса, не более, 0,5 кг.
  • Диапазон температур: от 10 до 35 °С.
