Радиограммофон "Юбилейный РГ-3"

Радиограммофон "Юбилейный РГ-3" выпускался Ленинградским заводом имени Жданова (предположительно) с 1957 года.

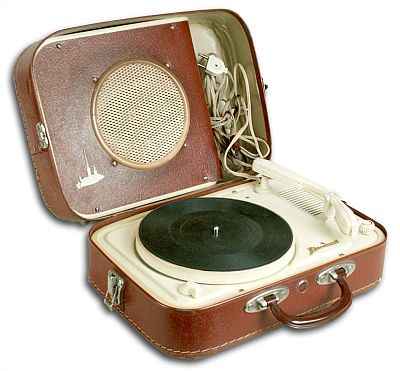

Радиограммофон (электрофон) ''РГ-3'' Юбилейный начали выпускать с октября 1957 года. Его выпуск был приурочен к юбилею Великой Октябрьской революции 1917 года, её 40 летию. Радиограммофон состоит из электропроигрывателя и усилителя с громкоговорителем, размещенными в переносном отделанном под кожу футляре. С помощью радиограммофона можно воспроизводить граммофонную запись с обычных и долгоиграющих пластинок при скорости вращения диска 78 и 33 об/мин. В проигрывателе применен электродвигатель ЭДГ-1 на 2800 об/мин. Вращение диску передается через специальный редуктор. Имеется автостоп, с помощью которого в конце звуковой дорожки грампластинки на специальном выбеге, диск останавливается автоматически . Звукосниматель пьезокерамический, с универсальной головкой. Усилитель трёхкаскадный и выполнен на радиолампах 6Н9С и 6П6С.

В выпрямителе применена лампа 6Ц5С. В усилителе имеются регулятор громкости и регулятор тембра выполненный в виде Т-моста. Полоса частот воспроизводимых усилителем и акустической системой - 150...7000 Гц. Номинальная выходная мощность усилителя 1 Вт при коэффициенте нелинейных искажений 1,5%. Громкоговоритель 1ГД-9 установлен в крышке футляра. Крышка может быть легко снята и отнесена от на расстояние до 2 метров, что позволяет расположить проигрыватель и громкоговоритель в удобном для слушателя месте. Для несколько лучшего воспроизведения более низших частот (90-180 Гц) громкоговоритель заключен в специальную узкую замкнутую камеру, которая имеет 2 отверстия: одно со стороны диффузора громкоговорителя, второе с противоположной стороны.

Питание производится от электросети переменного тока напряжением 127 или 220 в. Потребляемая мощность 60 Вт. Размеры ''Юбилейного'' 160х260х375 мм, вес 5,7 кг. В 1960 году электрограммофон был модернизирован. Лампы 6Н9С, 6П6С заменены на пальчиковые 6Н2П и 6П14П, соответственно уменьшены габариты трансформаторов, изменена схема. Громкоговоритель АС заменён на 1ГД-18 (1ГД-28). Упрощено ЭПУ, введена дополнительная скорость 45 об/мин. Радиограммофон стал называться ''РГ-3М'' Юбилейный. Немного улучшилась частотная характеристика от 100 до 8000 Гц, уменьшился вес до 4,5 кг, потребляемая мощность до 40 Вт. Обладая хорошим качеством звучания радиограммофон в своё время был широко распространён. Цена Юбилейного ''РГ-3М'' в 1960 году - 590 руб.

Литература:

  1. Описание "РГ-3" в журнале "Радио" №3 за 1959 год.
  2. Описание "РГ-3" в книге сельского радиолюбителя.
  3. Электрическая схема "РГ-3".
