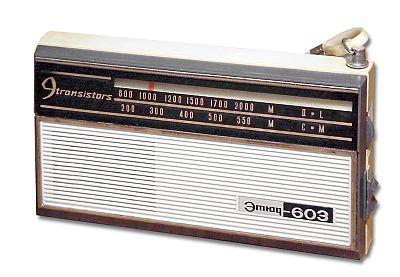

Радиоприёмник "Этюд-603"

Транзисторный радиоприёмник "Этюд-603" выпускался Минским радиозаводом с 1971 года.

 Экспортный вариант радиоприёмника назывался "COMIX-102"

Сначала приёмник назывался - ''Этюд-3'', по варианту разработки, однако позже стал называться ''Этюд-603''. Цифры 603, означают что приёмник вне класса. Радиоприемник является дальнейшей модернизацией модели ''Этюд-2''. Электрическая схема нового радиоприёмника существенно отличается от схемы своего предшественника. Он собран на девяти транзисторах, вместо семи. Улучшен его внешний вид. Для переноски применён ремень в виде петли одеваемой на кисть руки. Использованы новые кремниевые транзисторы типа КТ315 а также пьезокерамический фильтр типа ''ПФ1П-11''. Схема приёмника представляет возможность в дальнейшем перейти на интегральные микросхемы. Приёмник принимает радиостанции, работающие в диапазонах ДВ и СВ. Его чувствительность в диапазоне ДВ 3,0 мВ/м, СВ 2,5 мВ/м. Избирательность 16 дб. Номинальная выходная мощность 60 мВт. В модели применён громкоговоритель О,1ГД-13. Питание от батареи Крона-ВЦ напряжением 9 В. Ток покоя 10 мА. Габариты радиоприёмника - 148х80х25 мм, его масса - 230 гр.

Литература:

  1. Описание и схема в справочнике И.Ф.Белова, Е.В.Дрызго.
  2. Реклама модели в журнале "Радио" № 6 за 1971 г.
  3. Описание и схема приёмника в "Радио" №8 за 1971 г.

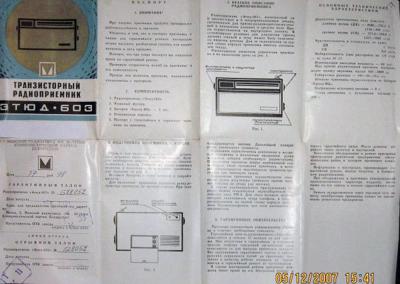

  4. Часть инструкции по эксплуатации радиоприёмника.
  5. Несколько иная электрическая схема приёмника.

    -
