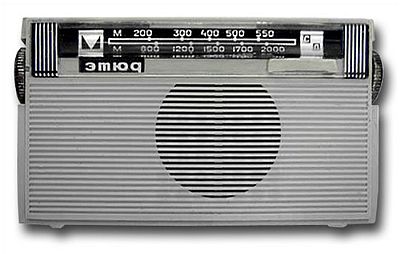

Радиоприёмник "Этюд"

Транзисторный радиоприёмник "Этюд"  выпускался Минским радиозаводом с 1967 года.

Радиоприёмник ''Этюд'' собран на 7 транзисторах и 3 диодах. Он предназначен для приёма радиовещательных станций в диапазонах ДВ, СВ. Приёмник отличается от других моделей тем, что в нём впервые применён бестрансформаторный усилитель НЧ, что позволило значительно улучшить его частотную характеристику. Малые размеры приёмника, 136х76х24 мм и вес 250 грамм, ставят его в разряд действительно карманных приёмников. Источником питания служит батарея Крона. Стабилизация напряжения смещения базовых цепей транзисторов позволяет сохранять реальную чувствительность при разряде источника питания до 3 в. Реальная чувствительность приёмника в диапазоне ДВ не хуже 2 мВ/м, в диапазоне СВ не хуже - 1,2 мВ/м. Избирательность по соседнему каналу при расстройке на 10 кГц не менее 16 дБ, по зеркальному каналу - 26 дБ. Максимальная выходная мощность 100 мВт. Коэффициент нелинейных искажений усилителя НЧ в полосе частот 100...8000 Гц - 3% . В приёмнике применен миниатюрный громкоговоритель типа - 0,1 ГД-9 диаметром 50 мм и высотой 15 мм. Приём осуществляется на магнитную антенну, но есть возможность подключения и внешней антенны. Продолжительность работы радиоприёмника от батареи Крона-ВЦ не менее 50 часов. В 1968 году радиоприёмник был несколько модернизирован. Его внешнее оформление не изменилось, а принципиальная схема была несколько переработана.

Литература:

  1. Описание и схема в инструкции по эксплуатации
  2. Описание и схема в журнале "Радио" №9 за 1967 г.
  3. Описание в справочнике авторов И.Ф.Белова, Е.В.Дрызго
