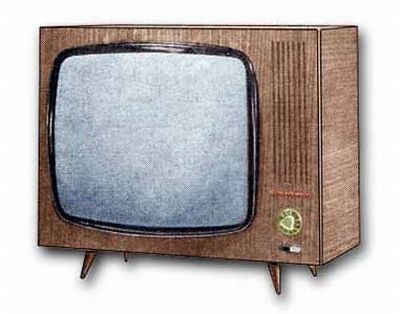

Телевизор "Электрон-4"

Телевизор "Электрон-4" выпускался Львовским телевизионным заводом с 1967 года.

Унифицированный лампово-полупроводниковый телевизор 2 класса ''Электрон-4'' ЛППТ-59 выполнен на основе унифицированной модели УНТ-59 с сохранением конструкции и схемных решений. В новой модели ЛППТ-59 применён кинескоп 59ЛК2Б, блок ПТК-З с АПЧГ, 15 радиоламп, 3 транзистора и тиратрон. Основные отличия модели ЛППТ-59 от модели УНТ-59; усилитель ПЧ звука собран на 2 транзисторах ГТ313А, усилитель НЧ на МП-40А и лампе 6П14П, задающий генератор кадровой развертки выполнен на тиратроне ТХ4Б, в выходном каскаде кадровой развертки применена лампа 6П18П. Схемы остальных каскадов аналогичны. В аппарате имеется возможность подключения, предписанного ГОСТом пульта для дистанционного управления яркостью и громкостью, имеются гнёзда для подключения головных телефонов с отключением громкоговорителей. Анодные предохранители в ТВ можно менять не снимая заднюю стенку. Потребляемая мощность по сравнению с УНТ-47 уменьшилась, надёжность увеличилась. Телевизор имеет новое оформление и конструкторы постоянно работают над модернизацией, имеющей целью перевод на транзисторы тракта изображения и введение блока для приёма ДМВ. В конце 1967 года выпущены первые ЛППТ-59, а с 1968 года начался серийный выпуск. Телевизор ''Электрон-4'' имеет одинаковую схему и конструкцию с моделью ''Электрон-12'' (ЛППТ-47).

Литература:

  1. Описание телевизора "Электрон-4" ЛППТ-47 в журнале Радио № 6 за 1967 год.
