Радиола "Эстония-008-стерео"

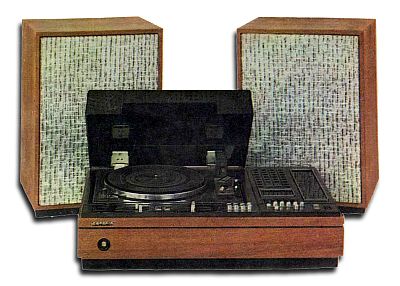

Стереофоническая радиола высшего класса "Эстония-008-стерео" выпускалась Таллинским заводом "Пунане-РЭТ" с 1979 году.

Радиола предназначена для приёма моно и стереофонических передач в диапазоне УКВ, а также для воспроизведения механической записи с моно и стереофонических грампластинок. К радиоле, кроме того можно подключать магнитофон для записи с УКВ тюнера или ЭПУ, а также для воспроизведения записанных фонограмм. В радиоле имеются автоматическая подстройка частоты, бесшумная настройка, фиксированная настройка на пять радиостанций, регулировка тембров по низшим и высшим звуковым частотам, отключаемая система тонкомпенсации, регулировка стереобаланса. Для контроля качества приёма и усиления сигнала предусмотрены стрелочный и световой индикаторы точной настройки, индикатор стереопередачи, два индикатора уровня выходной мощности в трактах НЧ, встроенный
контрольный динамик. Впервые, в отечественной практике в аппарате применены так называемые активные громкоговорители, объединяющие усилители мощности и динамические головки с фильтрами.

Основные технические характеристики радиолы:

  • Диапазон принимаемых частот 65,8...73 МГц.
  • Реальная чувствительность, при отношении сигнал/шум не менее 26 дБ - 2,5 мкВ.
  • Селективность по зеркальному и другим дополнительным каналам приема 66 дБ.
  • Номинальная выходная мощность 2х25 Вт.
  • Максимальная выходная мощность 2х35 Вт.
  • Номинальный диапазон воспроизводимых частот, при приёме радиостанций в режимах: стерео 40...15 000 Гц, моно 40...16 000 Гц, при воспроизведении записей с грампластинок 40...20 000 Гц.
  • Коэффциент гармоник всего тракта по электрическому напряжению в монофоническом режиме, на частотах до 400 Гц 2 %, свыше 400 Гц 1,5 %.
  • Переходное затухание между стерео каналами при точной настройке на радиостанцию, на частотах, 300 Гц 24 дБ, 1000 Гц 28 дБ, 5000 Гц 2 дБ, 10000 Гц 15 дБ.
  • Уроврнь шума со входа звукоснимателя -66 дБ.
  • Диапазон регулировки громкости - 60 дБ.
  • Диапазон регулировки стереобаланса 8 дБ.
  • Диапазон регулировки тембра, на частотах 40 Гц и 16000 Гц ± 12 дБ.
  • Потребляемая мощность, не более 80 Вт.
  • Габариты радиолы без упаковки 588x210x395 мм, одного громкоговорителя (акустической системы) 330х483х386 мм.
  • Масса радиолы без картонной упаковки - 16 кг, одного громкоговорителя (акустической системы) не более 17 кг.

Литература:

  1. Рекламный проспект радиолы Эстония-008-стерео.
  2. О писание в справочнике Н.В.Анисимова.
  3. Описание в журнале "Радио" №5 за 1979 г.
  4. Оригинальная электрическая схема.
