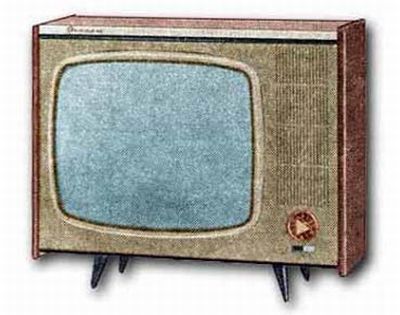

Телевизор "Электрон-12"

Телевизор "Электрон-12" выпучкался Львовским телевизионным заводом с 1967 года.

Унифицированный лампово-полупроводниковый телевизор 2 класса ''Электрон-12'' (ЛППТ-47) выполнен на основе унифицированной модели УНТ-47 с сохранением конструкции и схемных решений. В модели (ЛППТ-47) применён кинескоп 47ЛК2Б, блок ПТК-3 с АПЧГ, 15 радиоламп 3 транзистора и один тиратрон. Основные отличия модели (ЛППТ-47) от модели (УНТ-47) это: усилитель ПЧ звука собран на 2 транзисторах типа ГТ313А, усилитель НЧ на МП-40А и радиолампе 6П14П, задающий генератор кадровой развертки выполнен на одном тиратроне ТХ4Б в выходном каскаде кадровой развертки применена радиолампа 6П18П. Электрические схемы остальных каскадов аналогичны. В аппарате имеется возможность подключения, предписанного ГОСТ-ом пульта дистанционного управления яркостью и громкостью, имеются гнёзда для подключения головных телефонов с отключением громкоговорителей. Анодные предохранители в телевизоре можно сменить, не снимая заднюю стенку. Потребляемая мощность по сравнению с УНТ-47 уменьшилась, надёжность увеличилась. Телевизор имеет новое оформление. Конструкторы постоянно работают над его модернизацией, имеющей целью перевод на транзисторы тракта изображения и введение ВЧ блока для приёма программ в диапазоне ДМВ. В ноябре 1967 года выпущены первые телевизоры ''электрон-12'', а с 1968 года начался их серийный выпуск. Небольшая серия телевизоров ''Электрон-12'' именовалась как ''Огонёк''

Литература:

  1. Описание телевизора "Электрон-4" ЛППТ-47 в журнале Радио № 6 за 1967 год.
