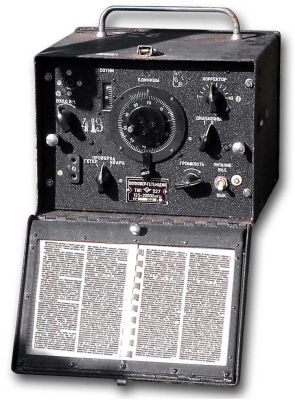

Гетеродинный волномер "Ч4-1"

Гетеродинные волномеры "Ч4-1" (526, 526У, 527, 528) выпускались Червоноградским заводом аппаратуры с 1951 года.

Гетеродинные волномеры ''Ч4-1'' предназначены для проверки градуировки частоты передатчиков и приёмников, работающих с незатухающими колебаниями. Диапазон рабочих частот приборов: 0,125...20 МГц. Погрешность измерения 0,01%. Волномеры выпускались в четырёх вариантах под номерами 526, 526У, 527, 528. Вариант №526 рассчитан для работы в полевых условиях и питается от аккамуляторов и сухих батарей. Вариант №526У - универсальный и предназначен для работы в полевых и лабораторных условиях. Варианты №527 и 528 практически не отличаются друг от друга и предназначены для работы в стационарных условиях. Все приборы имеют схожее внешнее оформление, отличаясь небольшими перестановками регуляторов на передней панели. К каждому прибору придаётся инструкция по работе с конкретным прибором и градуировочная книга, по которой легко определить необходимую частоту при измерениях.

Литература:

  1. Описание и схема волномера "Ч4-1" № 526У
  2. Описание и схемы волномеров "Ч4-1" № 526, 527, 528
