Радиоприёмник "Электрон"

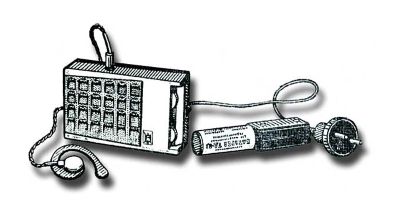

Портативный радиоприёмник "Электрон". Серийный выпуск с 1965 года.

Радиоприёмник работает в двух диапазонах волн: ДВ и СВ. Он построен на 6 транзисторах и диоде. Имеет следующие каскады: Преобразователь частоты на транзисторе П402, двухкаскадный УПЧ на транзисторе П401, детектор на диоде Д9Е, предварительный усилитель НЧ на П13А, двухтактный оконечный УНЧ на двух П13А. Выходная мощность УНЧ 50 мвт. Диапазон принимаемых частот стандартный. Чувствительность в диапазоне ДВ - 3 мв/м, в диапазоне СВ 1,5 мв/м. Избирательность при расстройке на ±10 кгц в диапазонах ДВ и СВ не менее 20 дб. Полоса воспроизводимых частот 450...3000 гц. Питание от батареи Крона или аккумуляторной батареи 7Д-0,1, потребление тока в режиме покоя около 7 ма. Громкоговоритель в приёмнике типа - 0,1ГД-6. Монтаж выполнен па печатной плате. Габариты приёмника 121х77х35 мм, вес 350 гр.

Литература:

  1. Электрическая схема радиоприёмника.
  2. http://rw6ase.narod.ru/000/rprl_p1/elektron_rp.html
