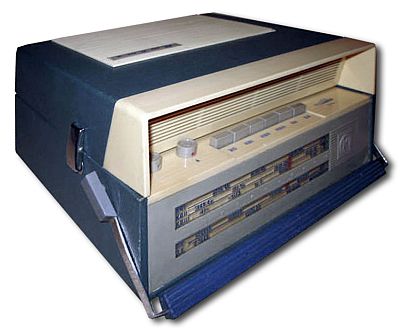

Переносная транзисторная радиола "Отдых"

Переносная транзисторная радиола второго класса с автономным ританием "Отдых". выпускалась Кыштымским радиозаводом с 1965 года.

Переносная радиола 2 класса ''0тдых'' создана на базе шасси радиолы ''Эфир-М'' и представляет собой супергетеродинный приёмник настольно-переносного типа, собранный на 9 транзисторах и совмещённый с электропроигрывающим устройством. Радиола предназначена для приёма передач радиостанций в диапазонах ДВ, СВ и КВ на наружную или внутреннюю магнитную антенны и воспроизведения грамзаписи. В диапазоне КВ приём ведётся от внешней антенны. Диапазон КВ разделен на три поддиапазона. ЭПУ имеет три скорости вращения диска. Реальная чувствительность при работе от магнитной антенны: на ДВ 1,2, СВ 0,6 мВ/м. При работе от внешней антенны: ДВ 65, СВ 50, КВ 30 мкВ. Избирательность по соседнему каналу: ДВ/СВ 36 дБ. Ослабление зеркального канала: ДВ 40, СВ 30, КВ 15 дБ. ПЧ = 465 кГц. Полоса воспроизводимых частот при приёме радиостанций 150...4000 Гц, при воспроизведении грамзаписи 150...10000 Гц. Номинальная выходная мощность 500 мВт. Питание: 6 элементов А-373. Потребляемый приёмником ток при отсутствии сигнала 14 мА. Работа приёмника сохраняется при снижении напряжения питания до 4 В. Длительность работы приёмника при средней громкости от комплекта элементов А-373 около 200 часов. Чувствительность с гнёзд звукоснимателя, при номинальной мощности 120 мВ. Мощность потребляемая электродвигателем - 700 мВт. Габариты РЛ320х340х160 мм, а масса 7,8 кг. Закрывающаяся верхняя крышка радиолы является и акустической системой РЛ.

Литература:

  1. Инструкция по эксплуатации РЛ.
  2. Описание модели в справочнике И.Белова, Е.Дрызго
