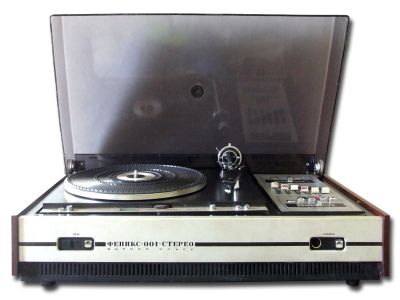

Электрофон "Феникс-001-стерео"

Электрофон "Феникс-001-стерео" выпускался Львовским заводом телеграфной аппаратуры с 1975 года.

Электрофон предназначен для высококачественного воспроизведения записи со стерео и монофонических грампластинок, а также для усиления сигналов ЗЧ от внешних источников звуковых программ. Модель состоит из ЭПУ высшего класса ОЭПУ-2С с электронным управлением, двухканального усилителя с шестиполосным регулятором тембра и двух громкоговорителей 20АС-2, в каждом из которых размещено по две НЧ головки 10ГД-30 и две ВЧ ЗГД-31. В ЭПУ электрофона используется магнитоэлектрическая головка ''ГЗМ-105'' с алмазной иглой. Управление звукоснимателем в момент пуска с плавным опусканием на пластинку, подъемом и возвратом в исходное положение по окончании проигрывания автоматическое. В ЭПУ имеется автостоп, подстройка частоты вращения диска, устройство для компенсации скатывающей силы. Непосредственно на панели ЭПУ размещен корректирующий усилитель. Номинальная выходная мощность стереофонического усилителя электрофона 2х15 Вт при коэффициенте гармоник 1,5%. Диапазон рабочих ЗЧ по звуковому давлению 40...18000 Гц. Коэффициент детонации ЭПУ 0,15%, уровень помех от вибраций -60 дБ. Питается электрофон от сети переменного тока напряжением 127 или 220 В, потребляемая мощность 150 Вт. Размеры электрофона - 630х420х210 мм, АС - 350х680х230 мм. Масса соответственно 60 и 15 кг.

Литература:

  1. Описание и схемы модели.
  2. Реклама в журнале "Радио" № 7, 1975 г.
