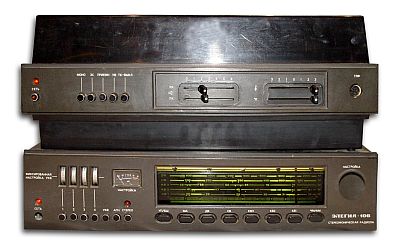

Радиола "Элегия-106-стерео"

Всеволновая радиола на п/п "Элегия-106-стерео" выпускалась Муромским заводом радиоизмерительных приборов с 1984 года.

Радиола предназначена для приёма в диапазонах ДВ,СВ, трёх полурастянутых KB и УКВ, а также для воспроизведения грамзаписи. Она состоит из радиоприёмного блока и усилительно-коммутационного устройства совмещённым с электропроигрывателем, размещенных в специальной оригинальной стойке и двух акустических систем типа 15АС-412. В радиоле имеются встроенные антенны; магнитная, для ДВ и СВ диапазонов и дипольная для УКВ диапазонов, отключаемые системы АПЧ и БШН в диапазоне УКВ-ЧМ, индикаторы настройки, наличия стереопередачи и включения в электрическую сеть. Имеется фиксированная настройка на четыре радиостанции УКВ диапазона, регулировка тембра по НЧ и ВЧ. К радиоле, для радиоприёма на КВ диапазонах и для улучшения приёма на ДВ и СВ диапазонах, можно подключить наружную антенну, магнитофон на запись и воспроизведение и головные стереофонические телефоны. ЭПУ типа I-ЭПУ-95С с головкой ГЗМ-105. АС выполнены на базе головок 15ГД-14/ЗГД-31.

Основные технические характеристики:

  • Чувствительность, с внешней антенны мкВ, в диапазоне: ДВ,СВ,КВ - 100. УКВ - 5.
  • Номинальный диапазон воспроизводимых звуковых частот, Гц, тракта: AM 63....6300. ЧМ 63...12500.
  • Воспроизведения грамзаписи 31,5...16000.
  • Коэффициент гармоник, %, тракта: AM 4,5.
  • ЧМ и воспроизведения механической записи 1,5.
  • Номинальная выходная мощность, Вт 2х10.
  • Габариты, мм (вес, кг): Радиоприёмного блока - 501х118х395 (7,9). УКУ 501х190х380 (12,Cool. АС 185х350х197 (5,3). Оригинальной стойки 534х626х362 (18).

Литература:

  1. Описание и схемы радиолы "Элегия-106-стерео" в справочнике Алексеева.
