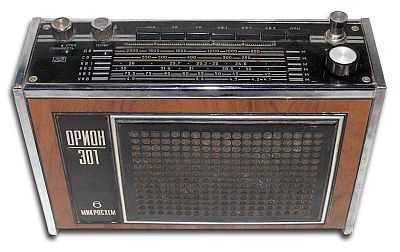

Радиоприемник "Орион-301"

Переносной  радиоприемник 3 класса "Орион-301" выпускался Днепропетровским радиозаводом с 1973 года.

Рдиоприёмник ''Орион-301'' рассчитан для приёма программ радиовещательных станций в диапазонах: ДВ 2000...735,3 м, СВ 571,4...186,9 м, 2-х поддиапазонах КВ: KB-1 25,7...24,8 м, КВ-2 31,8...30,7 м,
диапазоне УКВ - 4,56...4,11 м. В диапазоне УКВ имеется система АПЧ. Помимо дискретных элементов в радиоприёмнике используется шесть гибридных микросхем. В приёмнике имеется плавная регулировка тембра по высшим и низшим частотам звука. Имеются гнёзда для подключения внешней антенны, в нешнего источика питания и головных телефонов. Усилитель низкой частоты приёмника работает на громкоговоритель типа 1ГД-40. Питание приёмника осуществляется от 6 элементов типа А-373 или от электрической сети переменного тока, через выносной унифицированный блок питания ''БП-9/2''. Наружные габариты радиоприёмника ''Орион-301'' 195х90х295 мм, масса около 2,6 кг.

 Литература:

  1. Описание и схемы радиоприёмника в справочнике И.Ф. Белова и Е.В. Дрызго.
  2. Описание и схемы радиоприёмника в справочнике Н.В.Анисимова.
  3. Описание и электрическая схема радиоприёмника в брошюре МРБ № 943.
