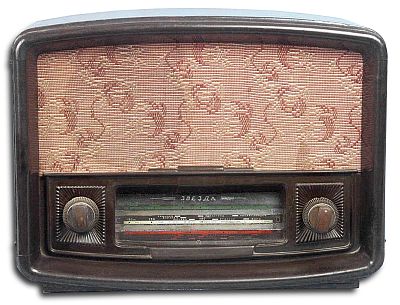

Радиоприёмник "Звезда"

Сетевой ламповый радиоприёмник 3-го класса "Звезда" выпускался Александровским радиозаводом с 1951 года.

Радиоприёмник ''Звезда'' был выпущен ограниченной серией по новому, только вступившему в силу Государственному общесоюзному стандарту на радиовещательные радиоприёмники - № 5651-51. Новая модель была создана на базе серийного радиоприёмника ''АРЗ-49'' поэтому здесь использовались многие элементы этого аппарата. Приёмник ''Звезда'' работает в диапазонах ДВ - 150...415 кгц, СВ - 520...1600 кгц, КВ - 3,95...12,1 мгц. Промежуточная частота - 465 кгц. Избирательность по соседнему каналу на всех диапазонах около 26 дб, по зеркальному в диапазонах ДВ 24 дб, СВ 20 дб, КВ 10 дб. Чувствительность в диапазонах ДВ, СВ 150 мкв, КВ 300 мкв. Радиоприёмник имеет эффективную автоматическую регулировку усиления. Номинальная выходная мощность усилителя НЧ 0,5 вт. Диапазон частот, воспроизводимых громкоговорителем 1ГДМ-1,5 - 150...3500 гц. Потребляемая мощность от электрической сети не более 50 вт. Модель имеет гнёзда для подключения антенны, заземления и звукоснимателя. Из-за нестабильной работы гетеродина в диапазоне КВ, особенно в верхней части диапазона приёмник вскоре был снят с производства.

Литература:

  1. ГОСТ №5651-51 в журнале "Радио" №9 1951 г.
  2. Электрическая схема приёмника.
