Советская войсковая приемо-передающая техника (30-е - 40-е г.г.)

Историческая справка. Первые отечественные радиостанции военного назначения (РСТ-ВН) были разработаны А.С. Поповым и его помощниками (П. Н. Рыбкиным, Д. С. Троицким и др.) в 1898-1904 годах. Так например, в августе-сентябре 1899 г. на кораблях Черноморской эскадры проводились испытания радиостанций, которые были изготовлены по схемам А. С. Попова фирмой "E. DUCRETET A PARIS", а летом 1900 г. на манёврах 148 Каспийского пехотного полка проходили испытания, разработанных под руководством А. С. Попова, первых армейских походных радиостанций. В 1910-1913 годах радиотелеграфным депо Росийского морского ведомства (Кронштадт) были изготовлены серийные РСТ-ВН с мощностью искровых передатчиков до 2000 Вт. В качестве приёмных устройств использовались детекторные приёмники.

В 1923 г. на вооружение войск связи поступила первая ламповая радиостанция - "АЛМ", названная в честь её создателя - Александра Львовича Минца [1895-1974], который в то время возглавлял Научно-испытательный институт связи (НИИС) РККА (впоследствии - академик, Герой Социалистического труда, лауреат Ленинской и
 Государственных премий). До 1923 г. в Красной Армии были в эксплуатации только искровые передатчики фирмы "Телефункен". В июле-сентябре 1928 г. во время манёвр Красной Армии в Сибири, Средней Азии и центральных округах проходили массовые испытания радиостанций. В испытаниях принимали участие и радиолюбители-коротковолновики.

Приводим краткие данные РСТ-ВН 30-х - 40-х годов выпуска (приведены в хронологическом порядке по годам их выпуска):

 1. Общевойсковые наземные радиостанции:

 11-АК

1933 г.:

1.1. 11-АК (передатчик 1000-КВ-1 с приемником 5РКУ): автомобильная, КВ (передатчик: 2,5-4,5 МГц), ТЛФ (АМ), ТЛГ, 500 Вт (ГД-400); монтировалась в двух специальных кузовах на шасси автомобилей (ГАЗ-ААА, ГАЗ-АА); для связи между штабами высших войсковых соединений.

1935 г.:

1.2. 6-ПК: переносная, КВ (3,75-5,25 МГц), ТЛФ (АМ), ТЛГ, 1 Вт (СБ-112); для связи командира батальона с командиром полка и для работы в сетях артиллерийских дивизионов.

1.3. 11-АК-М1 - модификация мод. 11-АК (обр. 1933 г.) - с передатчиком 1000-КВ-3 (расширенный диапазон - 2,5-7,5 МГц).

1937 г.:

1.4. Передатчик РАТ с приёмниками "Даль" (КВ - 2 шт.) и "Дозор" (ДВ-СВ): автомобильная, КВ (передатчик: 2,5-12 МГц), ТЛФ (АМ), ТЛГ, симплекс-полудуплекс, 1,2 кВт (ГКЭ-500 - 2 шт.); монтировалась в двух специальных кузовах на шасси автомобилей (ЗИС-5 и ЗИС-6 - силовая установка); для связи штабов крупных войсковых соединений и для связи с дальними бомбардировщиками.

радиостанция 6-ПК обр. 1935 г.

 1938 г.:

1.5. РКР: вариант радиостанции модели 6-ПК обр. 1935 г. для связи в кавалерии.

1.6. РРУ: переносная по трансиверной схеме, УКВ (58 фикс. частот: 33,25-40,5 МГц), ТЛФ (АМ), ТЛГ (тон.) 3 Вт (УБ-132); для связи в стрелковом батальоне.

1.7. РБ (3-Р): переносная, КВ (3 поддиапазона: 1,5-6 МГц), ТЛФ (АМ), ТЛГ, полудуплекс, 1,5 Вт (СБ-245); для связи в полковых сетях пехоты и артиллерии (до 1940 г. выпускалась в алюминиевых кожухах). [Ее шутливо радисты называли - "эрбушка-горбушка", поскольку в походе ее приходилось носить на спине - "на
 горбу"].

1.8. РБК - модификация РБ для кавалерии.

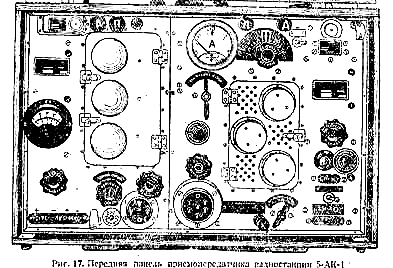

 5-АК-1

 1939 г.:

1.9. 5-АК-1: передатчик 20-КВ-1 (3,25-4,75 МГц), ТЛФ (АМ), ТЛГ, симплекс, 20 Вт (ГК-20) с приёмником 5РКУ; монтировалась в автомашине с кузовом, тачанке, двуколке, на вьюках или в ящиках; для связи в дивизионных сетях пехоты и кавалерии, в полковых сетях артиллерии, а также в сетях взаимодействия.

1.10. Передатчик РАФ с приёмником УС: автомобильная, СВ/КВ (передатчик: 250-750 кГц и 2,5-12 МГц), ТЛФ (АМ), ТЛГ, симплекс-полудуплекс, 600 Вт (ГКЭ-500);
 монтировалась в специальном кузове на шасси автомобиля ЗИС-6; для связи между штабами высших войсковых соединений и аэродромов с самолётами.

1.11. Передатчик РСМК (практический аналог мод. РСБ) с приёмником УС: КВ (передатчик - 4 поддиапазона: 2,5-12 МГц), ТЛФ (АМ), ТЛГ, симплекс-полудуплекс, 80 Вт (ГКЭ-100); устанавливалась в бронеобъектах, на автомашинах ГАЗ-ААА и ГАЗ-64 (вездеход); для связи штабов крупных танковых соединений и самолётными радиостанциями.

1940 г.:

1.12. РБС (4-Р): переносная, УКВ (58 фикс. частот: 33,25-40,5 МГц, с шагом 125 кГц), ТЛФ (АМ), ТЛГ (тон.), 2,5 Вт (СО-257); для связи в батальонной сети.

1.13. РБС-А (4-РА): модификация РБС для артиллерии.

1.14. 5-АК-1М: модификация модели 5-АК-1 (обр. 1939 г.) с расширенным
 диапазоном передатчика (3-4,875 МГц).

1.15. Передатчик РСБ-Ф с приёмником УС-1: наземный вариант самолётных моделей РСБ и РСБ-бис (обр. 1940 г.); монтировалась в специальном кузове на шасси автомобилей (ГАЗ-ААА, ГАЗ-АА, "Виллис", "Бантам"), тачанках, аэросанях или в возимых ящиках; для связи в армейских сетях, сетях бронетанковых соединений, ВВС и сетях взаимодействия.

 12-РП

1941 г.:

1.16. 12-РП: переносная, КВ (передача - 2 поддиапазона: 2-6 МГц), ТЛФ (АМ), ТЛГ, полудуплекс (в составе с приёмником 5СГ-2), 2,5 Вт (СО-257); для связи в сетях стрелковых и артиллерийских полков (со второй половины 1942 г. - с некоторыми конструкторскими доработками).

1.17. РБМ: переносная, КВ (2 поддиапазона: 1,75-6 МГц), ТЛФ (АМ), ТЛГ, полудуплекс, 2,5 Вт (СО-257); для связи в полковых сетях пехоты и артиллерии.

1942 г.:

1.18. РБМ (пятиватная): переносная, КВ (2 поддиапазона: 1,75-6 МГц), ТЛФ (АМ), ТЛГ, полудуплекс, 5 Вт (2П9М); для связи в дивизионных сетях пехоты и сетях управления артиллерией.

1.19. Передатчик РАФ-КВ-3 с приёмником УС-3С (РАФ-КВ-бис с приёмником КС-2): модификации модели РАФ (обр. 1939 г.).

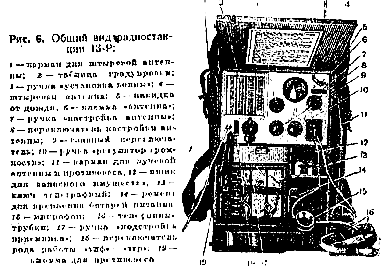

13-Р

1.20. 13-Р: переносная, КВ (1,75-4,25 МГц), ТЛФ (АМ), ТЛГ, трансивер, симплекс, 2,5 Вт (СО-257) - в основном собиралась из деталей вещательного приёмника 6Н-1; для связи в сетях стрелковых и артиллерийских полков.

1.21. Передатчик РКС с приёмником УС-3С или "Вираж" ("ВПС"): автомобильная, КВ (передатчик - 5 поддиапазонов: 2,5-15 МГц), ТЛФ (АМ), ТЛГ, симплекс-полудуплекс, 150 Вт (Г-440); монтировалась на автомобилях (ГАЗ-ААА,
 ГАЗ-АА) или в возимых ящиках; для связи в армейских сетях, штабов бронетанковых соединений и командных пунктов УР и ПВО.

1.22. Передатчик РАТ-Г с приёмниками "Даль" и УС-3С (2 шт.) - модификация модели РАТ (обр. 1937 г.).

1.23. Передатчик РАП - 600 Вт (ГКЭ-500) с приёмником КС-2 (обр. 1942 г.) - сведениями о годе выпуска и назначении мы не располагаем.

1.24. "Даль-Г" - стационарный вариант мод. РАТ-Г (обр. 1942 г.)

1943 г.:

1.25. 13-РА - модификация мод. 13-РА со следующими изменениями: диапазон частот - (3-5,5 МГц), только ТЛФ (АМ), меньшая мощность - 1,5 Вт (СО-245).

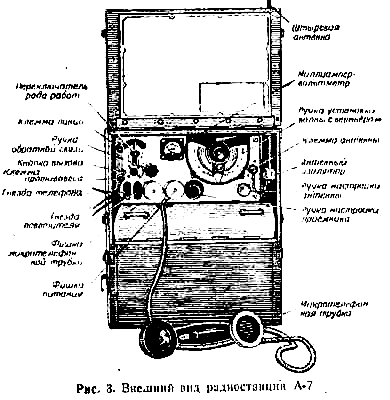

 Радиостанция А-7

1.26. А-7: переносная, УКВ (100 фикс. частот: 27-32 МГц с шагом 50 кГц), ТЛФ (ЧМ), трансивер с механическим полудуплексом, 2,5 Вт (СО-257); для связи подразделений в сетях стрелковых полков и артиллерийских дивизионов.

1.27. "Норд": передатчик 100 Вт (Г-414), приёмник (7-и ламповый супергетеродин) - сведениями о годе выпуска и назначении мы не располагаем.

2. Радиостанции специального назначения:

1940 г.:

2.1. "Север": переносная 3-х ламповая, ТЛГ, КВ (приём: 3,62-12,25 МГц и передача: 3,62-6,25 МГц), 2,5 Вт (2П4М). [Конструктор - радиолюбитель Б. Михалин]

1942 г.:

2.2. "Север-бис": переносная 3-х ламповая, ТЛГ, КВ (приём - 2 поддиапазона: 2,22-6,66 МГц, передача - 2 поддиапазона: плавный - 2,56-5,77 МГц и 3-и стабилизированных частоты - смена кварца), 2,5 Вт (2П4М).

Примечание: Военные радисты, входящие в состав разведывательных групп и партизанских отрядов, в своих воспоминаниях радиостанции серии "Север" очень часто называют ласкательно-уменьшительным именем - "Северок".

2.3. "Прима": переносная 4-х ламповая, ТЛГ, КВ (приём: 3,3-5 МГц, передача: стабилизированные частоты - смена кварца), 8 Вт (2П9М).

3. Самолётные радиостанции:

1940 г.:

3.1. Передатчик РСБ с приёмником УС-1: КВ (передатчик: 2,5-12 МГц), ТЛФ (АМ), ТЛГ, симплекс, 80 Вт (ГКЭ-100); монтировалась на самолетах-бомбардировщиках.

1942 г.:

3.2. Передатчик РСБ-бис с приёмником КС-2 - модификация радиостанции РСБ (обр. 1940 г.).

4. Танковые радиостанции:

1939 г.:

4.1. 71-ТК-1:КВ (4-5,625 МГц), ТЛФ (АМ), ТЛГ, симплекс, 20 Вт (ГК-20), раздельные блоки передатчика и приёмника.

4.2. 71-ТК-3: умформерный и батарейный варианты мод. 71-ТК-1.

13-Р

1941 г.:

4.2. 9-Р: КВ (передатчик: 4-5,625 МГц, приёмник: 3,75-6 МГц), ТЛФ (АМ), 20 Вт (6П3), раздельные блоки передатчика и приёмника [РСИ-4 (Т) - "Малютка Т"].

4.3. 10-Р (КРСТБ): КВ (передатчик - 30 фикс. частот: 3,75-6 МГц, приёмник - 30 фикс. частот и плавный диапазон: 3,75-6 МГц), ТЛФ (АМ), ТЛГ, 20 Вт (Г-411), раздельные блоки передатчика и приёмника.

1942 г.:

4.4. 10-РК - модификация модели 10-Р (обр. 1941 г.) с изменениями: в передатчике введена плавная настройка; сокращено общее количество фикс. частот до 15, в передатчике заменена выходная лампа на 6П3 (6Л6).

1943 г.

4.5. 9-РМ - модификация мод. 9-Р (обр. 1941 г.).

5. Подвижные приёмо-передающие радиоузлы:

1937 г.:

5.1. РУК: приёмники - 5РКУ-2 (4 шт.) и 5РСУ, передатчик 5АК-1; монтировался на автомобиле ГАЗ-ААА; для армейской и корпусной сети.

1940 г.:

5.2. РА: передатчик РАТ (обр. 1937 г.) и приёмники "Брус" (5 шт.); монтировался в двух автомобилях ЗИС-6; для штабов крупных соединений.

1941 г.:

5.3. РУК-41: модификация модели РУК обр. 1937 г. (с передатчиком 5АК-1-М).

1942 г.:

5.4. РУКС: приёмники УС-3С (5 шт.) и радиостанция РБМ (по полевым телефонным кабелям возможно управление выносными передатчиками: 5АК, 11АК, РАФ и РСБ); монтировался в специальном кузове на шасси автомобиля ГАЗ-ААА; для работы на аэродромах и командных пунктах войсковых соединений.

5.5. МРУ (малогабаритный); передатчик 12-Р и приёмники 5-СГ-2 (3 шт.); монтировался в переносных упаковках; для связи командного пункта или опорного пункта КР с огневыми точками и соседями.

6. Радиоприёмники:

- общего назначения:

1933 г.:

6.1. 5РКУ: 5-и ламповый КВ (2,5-5,25 МГц) прямого усиления с обр. связью по схеме 2-V-2, ТЛФ, ТЛГ; входил в состав радиостанций 5-АК-1, 11-АК.

6.2. 5РCУ: 5-и ламповый ДВ (375-750 кГц) прямого усиления с обр. связью по схеме 2-V-2, ТЛФ, ТЛГ.

1935 г.:

6.3. 5РКУ-2 - модификация мод. 5РКУ (обр. 1933 г.) с расширенным диапазоном (до 10 МГц); коплектовался выделенными приёмными пунктами армейской и дивизионной сетей и радиоузла РУК (обр. 1937 г.).

1937 г.:

6.4 "Даль": 15-и ламповый КВ (6 поддиапазонов - 1,5-12 МГц) супергетеродин, ТЛФ, ТЛГ.

6.5 "Дозор": 12-и ламповый ДВ-СВ (14 поддиапазонов) супергетеродин, ТЛФ, ТЛГ.

Данные приёмники входили в состав радиостанции РАТ (обр. 1937 г.) и радиоузла РА (обр. 1940 г.).

1938 г.:

6.6 УС (универсальный супергетеродин): 7-и ламповый СВ-КВ (5 поддиапазонов: 0,175-12 МГц) супергетеродин на металлических лампах, входил в состав радиостанций мод. РАФ и РСМК (обр. 1939 г.).

1940 г.:

6.7. УС-1: 7-и ламповый СВ-КВ (5 поддиапазонов: 0,175-12 МГц) супергетеродин на металлических лампах; входил в состав радиостанций мод. РСБ (обр. 1940 и 1941 годов).

6.8. "Брус" (РА): 14-и ламповый ДВ-СВ-КВ (0,15-20 МГц) супергетеродин с двойным преобразованием, ТЛФ, ТЛГ, БП, фотопечать; входил в состав радиоузлов: РА (обр. 1940 г.) и РУКС (обр. 1942 г.).

1941 г.:

6.9. 5СГ-2: 5-и ламповый КВ (2-6 МГц) супергетеродин; коплектовался выделенными приёмными пунктами армейской и дивизионной сетей и входил в состав радиостанции 12-РП (обр. 1941 г.).

6.10. РСИ-4: 6-и ламповый КВ (3,75-6 МГц) супергетеродин.

6.11. РСИ-4 (Т) - "Малютка Т" (танковая модификация модели РСИ-4).

1942 г.:

6.12. Приёмник 5СГ-2: модификация модели 5СГ-2 (обр. 1941 г.). УС-3С): 7-и ламповый супергетеродин на металлических лампах.

6.13. "Вираж" (ВПС): 10-и ламповый КВ (0,15-20 МГц) супергетеродин на малогабаритных лампах; входил в состав радиостанции мод. РКС (обр. 1942 г.) и применялся в качестве слежечного на передовой полосе.

6.14. УС-3С: 7-и ламповый КВ (2,5-13,5 МГц) супергетеродин с обр. связью на малогабаритных лампах (мод. УС-3 - на металлических лампах); входил в состав радиостанции РАФ (обр. 1942 г.) и в качестве выделенного приёмника корпусной и армейской сети.

6.15. КС-2: 7-и ламповый КВ (2,5-12 МГц) супергетеродин на металлических лампах; входил в состав радиостанций мод. РСБ-бис и РАФ-КВ-бис (обр. 1942 г.).

6.16 КС-2С - модификация КС-2.

- специального назначения:

Слежечные приёмники:

6.17. "Урал" - 6-и ламповый КВ супергетеродин

6.18. 45-ПК-1 - 9-и ламповый СВ-КВ (1,35-20 МГц) супергетеродин со сменными блоками поддиапазонов.

6.19. 45-ПС - 8-и ламповый КВ супергетеродин.

6.20. "КВ" - 17-и ламповый КВ (1,5-30 МГц) супергетеродин на малогабаритных лампах.

6.21. "СВ" - 14-и ламповый ДВ-СВ (0,075-1,66 МГц) супергетеродин на малогабаритных лампах.

6.22. "Чайка" - 17-и ламповый СВ-КВ (0,54-20 МГц) супергетеродин на металлических лампах.

Слежечные КВ приёмники-пеленгаторы:

6.23. 51-ПА-1 - 8-и ламповый супергетеродин.

6.24. 55-ПК-3А - 9-и ламповый супергетеродин.

6.25. "Штопор" ("ВПР") - 10-и ламповый супергетеродин.

7. Буквопечатающая и скородействующая аппаратура:

7.1. Трансмиттер.

7.2. Ондулятор ОЛТ-2 (изг. Тбилисский завод).

7.3. Перфоратор с клавиатурой пишущей машинки.

7.4. Аппарат СТ-35.

7.5. Аппарат Бодо (система - двухкратный дуплекс).

8. Специальная аппаратура:

8.1. Помехоустойчивая система "Алмаз".

9. Применяемые антенны и АФУ:

9.1. Для переносных: штыревые (со "звёздочками" на конце и без них) с противовесами (1-4 шт.); лучевые с противовесами (1-3 шт.);

9.2. Для мобильных: Г-образные, зонтичная 6-и лучевая (для СВ), диполя, гибкие штыри (в качестве противовесов использовались шасси автомобиля или аэросаней, либо проволочные лучи - 4-6 шт.), вертикальные, горизонтальные и наклонные лучи с противовесом, для антифедингового приёма, т.н. "подземные", штыри-"телескопы" и другие.

10. Применяемые источники питания:

10.1. Для переносных -
- аккумуляторы: АКН-2,25, НКН-10, НКН-22;
- сухие элементы: анодные батареи - БАС-60 (N3, N12), БАС-80 и накальные батареи - 3С;
- генераторы с ручным динамо-приводом: ДРП-1-Б, ДРП-6;
 - комбинированный источник питания - КИП.

10.2. Для мобильных:
- аккумуляторы: НКН-45, НКН-60;
- умформеры: РУ-11А (200 В), РУ-11Б, РУ-45Б, РУН-5, РУН-10А, РУН-30А, РУН-75А, РУН-120А (18 В), РУН-225;РУК-300А (1500 В), РУК-300В (750 В);
 - генераторы постоянного тока: АРН-С2, БРА-С2 и ЦРС-2 - с двигателем в/с ГАЗ (М1), ГС-1000 - с двигателем в/с Л-3/2 (26 В), РДН-2500 - с двигателем в/с Л-6/2 - (20 В/50 A);

10.3. Для стационарных в качестве первичного двигателя применялся трёхфазный мотор МКА-20 (изг. Ярославский электромеханический завод).

Зарядка аккумуляторов осуществлялась от зарядных агрегатов: ЗДН-300 или ЗДН-1000, или ЗДН-3000, соединённых с двигателем в/с Л-6/2.

Связная аппаратура выпускалась предприятиями НКС. В частности, среди них были: з-д "Радист" в Ленинграде - РБС-1 и МДРС - РБС (4-Р).



Автор признателен Николаю Кашину (UX5EF) за оказание помощи при подготовке материала.

УКРАИНА, 79000, Львов, а/я 19, ЧЛИЯНЦ Георгий Артемович. Тел. (0322) 64-95-86

Использованы материалы с http://radio.cn.ua/radio/armrst/conten.html
