Школьный демонстрационный детекторный приемник

Школьный демонстрационный детекторный приёмник выпускал Ленинградский завод "Электродело" с 1969 год.

Министерством просвещения СССР, через соответствующие заводы для демонстрации работы электро или радиоустройств изготавливались рабочие демонстрационные макеты.

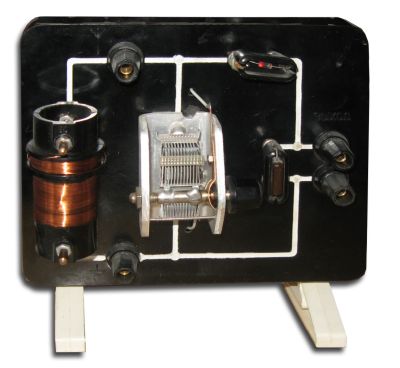

Знакомый многим со школы детекторный приемник собран по простейшей схеме. Он состоит из двух катушек индуктивности намотанные на общем каркасе, (одна для приёма в диапазоне ДВ (250 витков пров. ПЭЛ-0,2), другая СВ  (100 витков пров. ПЭЛ-0,2), диаметр каркаса 40 мм), детектора (диод Д9), конденсатора переменной ёмкости (12-500 пФ) и блокировочного конденсатора (типа КСО-2, 2400 пФ). С хорошей антенной и заземлением на таком макете можно было продемонстрировать прием вещательных станций удаленных на расстояние до 100 км на высокоомные головные телефоны.

Школьный демонстрационный детекторный приемникШкольный демонстрационный детекторный приемник
