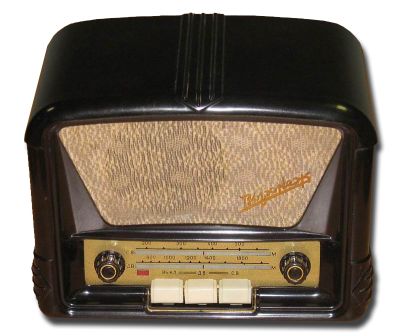

Радиоприёмник "Воронеж-58"

Сетевой радиоприёмник "Воронеж-58" выпускался Воронежским радиозаводом с 1957 года.

Радиоприёмник - ''Воронеж-58'' является четырехламповым супергетеродином четвертого класса. Он выполнен на базе батарейного радиоприёмника ''Воронеж'' 1954 года выпуска. Использованы футляр, шасси, КПЕ и ПЧ контура батарейной модели. Питается радиоприёмник - ''Воронеж-58'' от электрической сети переменного тока 127 или 220 вольт. Приёмник р рассчитан для работы в диапазонах длинных (723...2000 м) и средних (187,6...577 м), волн. Чувствительность радиоприёмника на всех диапазонах не хуже 400 мкВ/м. Избирательность не менее 16 дБ при расстройке ±10 КГц.

В преобразователе используется радиолампа 6И1П, такая же радиолампа применяется и в усилителе ПЧ, она же работает в предварительном каскаде усиления НЧ, оконечный каскад выполнен на лампе 6П14П. В качестве детектора работает германиевый диод ДГЦ6. В выпрямителе используется кенотронная лампа 6Ц4П. На выходе радиоприёмника включен динамический громкоговоритель 1ГД-9-140. Номинальная выходная мощность 0,5 Вт. Мощность, потребляемая от сети, не более 30 Вт. Футляр приёмника изготовлен из пластмассы и имеет размеры 270х210х160 мм. Весит радиоприёмник ''Воронеж-58'' - 4,2 кг (без упаковки). Цена 240 рублей (до реформы 1961 года).

Одновременно с радиоприёмником - ''Воронеж'' завод выпускал схожий радиоприёмник - ''Стрела''.

Литература:

  1. Рекламное описание модели в РАДИО № 12 за 1957 год.
