Радиоприёмник "Волна-К"

Стационарный супергетеродинный ламповый радиоприемник "Волна" предназначен для слухового приема телеграфных (незатухающих и тональных) и телефонных сигналов. Кроме того, радиоприемник может быть использован в комплекте аппаратуры для буквопечатающего факсимильного приема.

Приемники "Волна" выпускались на Александровском радиозаводе Владимирской области в СССР и Петропавловском радиозаводе имени С. М. Кирова (с 1959 года). Начало производства - конец 1950-х годов. Приемник выпускался до 1985 года. Планировался как связной ПВ/КВ морской и речной судовой гражданский приемник, однако, он имел в этом качестве очень существенный недостаток - от ударных нагрузок в барабане расстраивались контура. Приемник был вообще ненадежен как связной и перешел на роль вспомогательного, а потом и вещательно-трансляционного, вместо приемника "Любава". Для любительских целей ценен в качестве УПЧ на диапазоне 2MHz, так как имеет там хорошую оптику, и при наличии КВ-конвертера с кварцево-диапазонной стабилизацией может обеспечить весьма комфортный прием.

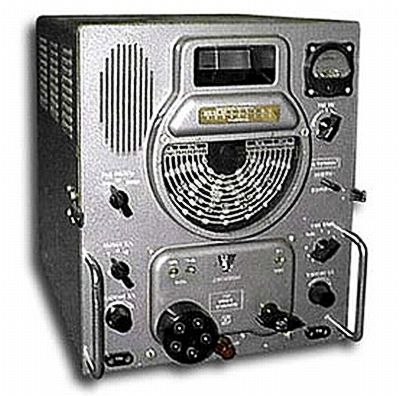

Радиоприемник выполнен в виде настольной конструкции в экранированном металлическом корпусе по супергетеродинной схеме на четырнадцати пальчиковых лампах шестивольтовой серии с двойным преобразованием частоты. Двойное преобразование частоты применяется на диапазонах с 5 по 9 приемника "Волна-К"; на диапазонах с 6 по 9 - "Волна-K1", на 7 - 9 диапазонах - "Волна-3", а однократное преобразование на остальных диапазонах. Применение двойного преобразования частоты позволяет обеспечить на КВ диапазонах необходимое ослабление помехи по зеркальному каналу, а также позволяет получить на всех диапазонах полосу 0.5 KHz, т. к. в этом случае ширина полосы обеспечивается выбором сравнительно низкой второй промежуточной частоты (85 KHz). На длинноволновых диапазонах высокая промежуточная частота не нужна и необходимое ослабление зеркальной помехи достигается схемой с однимпреобразованием.

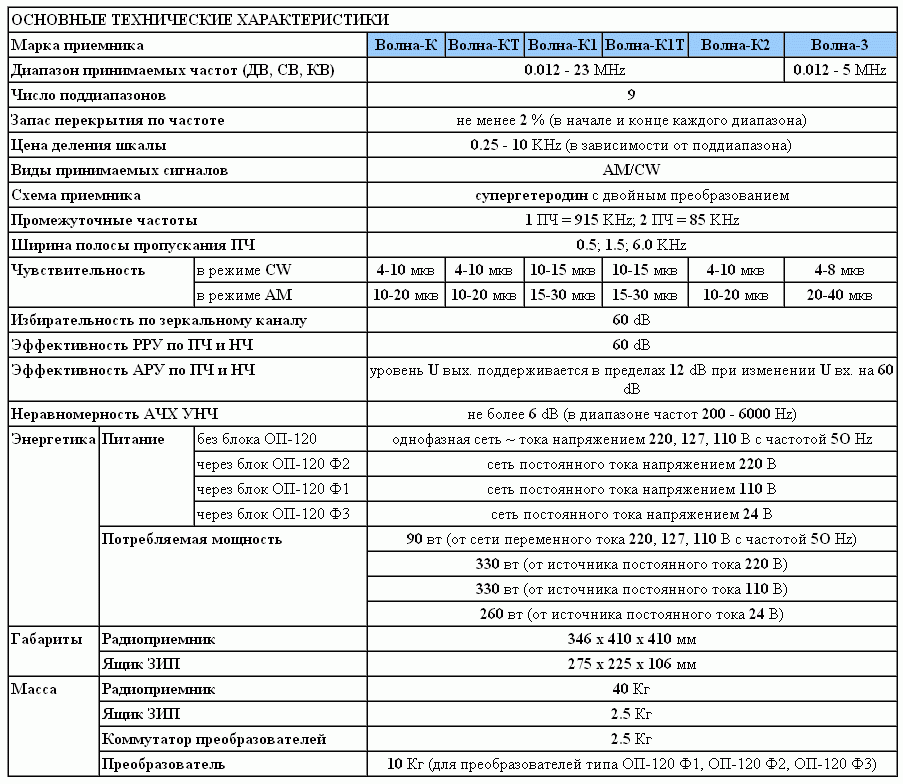

ОСНОВНЫЕ ОСОБЕННОСТИ:

  • Существует шесть модификаций радиоприемника: 1] "Волна-К"; 2] "Волна-КТ" (тропический вариант); 3] "Волна-К1"; 4] "Волна-К1Т" (тропический вариант); 5] "Волна-К2" (отличается от "Волна-К" в том, что корпус приемника выполнен из алюминиевого сплава); 6] "Волна-3".
  • Элементная база- лампы (6К4П, 6А2П, 6Ж2П, 6П1П, 5Ц4C, 6Н3П, СГ3С, А6-3, МН-3) и полупроводники (Д2Ж, Д2Е, Д102).
  • Переключатель диапазонов - механический, барабанного типа. Число поддиапазонов - девять.
  • Установка и перестройка частоты радиоприемника обеспечивается вручную с помощью механического верньера. Верньер четырех-секционного КПЕ имеет четыре ступени замедления. Каждая ступень состоит из двух зубчатых колес с передаточным числом 1 : 3. Конструкция верньера полностью безлюфтовая за счет того, что зубцы ведущих колес каждой ступени заклиниваются между зубцам двух ведомых колес.
  • Шкала- комбинированная с механическим и оптическим фото-отображением принимаемой частоты со световой подсветкой.
  • В приемнике предусмотрена ступенчатая регулировкаполосы пропускания по ПЧ.
  • Входные цепи радиоприемника во всем диапазоне частот рассчитаны на работу от открытой антенны любой длины. Входные цепи приемника "Волна-3", кроме того, рассчитаны на включение симметричной антенны через двухпроводный фидер с волновым сопротивлением 200ом. Вход приемника защищен от помех радиолокационного диапазона, а также от больших напряжений ВЧ, наводимых в антенне от работающих вблизи передатчиков.
  • Выходрадиоприемника рассчитан на подключение:
    • двух пар низкоомных телефонов (Волна-К);
    • одной пары низкоомных телефонов и линии с нагрузкой 600ом (Волна-К1);
    • двух пар низкоомных телефонов и линии с нагрузкой 600 ом, при выключенном громкоговорителе (Волна-3).
  • В приемник вмонтирован динамический громкоговоритель, обеспечивающий прослушивание передач при выходной мощности порядка 0.2 - 0.3 вт. Предусмотрена возможность выключения громкоговорителя тумблером, расположенным на передней панели. Кроме того, на переднюю панель приемника "Волна-3" выведено напряжение промежуточной частоты 85KHz.
  • На передней панели радиоприемника расположены следующие органы управления:
    • ручка переключения диапазонов;
    • ручка настройки;
    • ручка регулировки усиления по ПЧ;
    • ручка переключателя полосы;
    • ручка переключателя рода работ;
    • ручка регулировки тона ТЛГ;
    • ручка электрического корректора шкалы;
    • ручка переключателя "Токи ламп" (для контроля токов 10 ламп приемного тракта);
    • ручка регулировки усиления по НЧ;
    • тумблер включения приемника;
    • тумблер включения АРУ (только для радиоприемников "Волна-К", "Волна-К2", "Волна-3", "Волна-КТ");
    • тумблер включения громкоговорителя;
    • тумблер включения трансляции (только для радиоприемников "Волна-К1", "Волна-К1T");
    • тумблер включения "Приемник", "Звукосниматель" (только для радиоприемников "Волна-К1", "Волна-К1T");
    • тумблер переключения приема на симметричную и несимметричную антенны (только для радиоприемника "Волна-З").
  • Внутри радиоприемника (на блоке N 1) установлен переключатель кварцев. Предусмотрена возможность корректировки точной шкалы по внутреннему кварцевому калибратору электрокорректором.
  • Помимо основного тракта усиления в радиоприемнике имеются: кварцевый калибратор, III гетеродин, усилитель и детектор АРУ.
    • Кварцевый калибраторпозволяет обеспечить заданную точность градуировки приемника путем периодической проверки оптической шкалы по калибровочным точкам.
    • Третий гетеродиннеобходим при приеме незатухающих колебаний, а также при калибровке.
    • Для включения кварцевого калибратора, а также третьего гетеродина служит переключатель "Род работы", выведенный на переднюю панель.
    • В приемнике применена усиленная АРУ.
  • Выпрямитель смонтирован внутри радиоприемника. Выпрямитель обеспечивает питание всех гетеродинов стабилизированными напряжениями +105 в и ~6.3 в, а всех остальных каскадов - нестабилизированными напряжениями +220 в и ~6.3в.
  • Предусмотрены следующие варианты питаниярадиоприемника:
    • от сети переменного тока напряжением 220, 127, 110 в с частотой 50Hz;
    • от сети постоянного тока напряжением 220, 110 и 24 в через преобразователи (для варианта питания от сети постоянного тока в комплекте радиоприемника предусмотрен выносной коммутатор преобразователей. Типы преобразователей, в зависимости от варианта питания, поставляются отдельно).

КОМПЛЕКТНОСТЬ:

  1. Радиоприемник;
  2. Комплект ЗИП в ящике (в состав радиоприемника "Волна-К1" не входит);
  3. Сопроводительная техническая документация;
  4. Два преобразователя типа ОП-120 Ф1 (для радиоприемника с питанием от сети постоянного тока напряжением 110В);
  5. Два преобразователя типа ОП-120 Ф2 (для радиоприемника с питанием от сети постоянного тока напряжением 220В);
  6. Два преобразователя типа ОП-120 Ф3 (для радиоприемника с питанием от сети постоянного тока напряжением 24В);
  7. Коммутатор преобразователей (для радиоприемника с питанием от сети постоянного тока напряжением 220, 110, 24В);
  8. Головные телефоны (в состав радиоприемника "Волна-К1" не входят).

Литература:

  1. Схема электрическая принципиальная "Волна-К
  2. Техническое описание радиоприемника "Волна-К"
  3. http://www.cqham.ru/trx/volna.html
