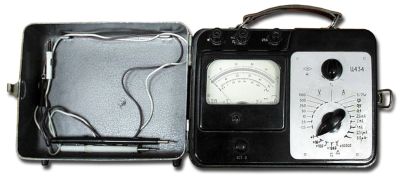

Комбинированный прибор "Ц434"

Универсальный многопредельный измерительный прибор "Ц-434" выпускался Житомирским заводом "Электроизмеритель" с 1962 года.

Прибор имеет 37 пределов измерений; из них для измерения напряжения постоянного тока - 0,5,в; 2,5 в; 10 в; 50 в; 250 в; 500 в; 1000 в. Напряжения переменного тока - 2,5 в; 10 в; 50 в; 250 в; 500 в; 1000 в. Постоянного тока - 50 мка; 250 мка; 1 ма; 5 ма; 25 ма; 100 ма; 0,5 а; 2,5 а; 5 а; 25 а. Переменного тока - 250 мка; 1 ма; 5 ма; 25 ма; 100 ма; 0,5 ма; 2,5 а; 5 а; 25 а. Сопротивления постоянному току 3 ком; 30 ком; 300 ком; 3 Мом; 30 Mом. Основная погрешность прибора при измерении постоянного тока и напряжения около ±1% от конечного значения шкалы; при измерении переменного тока и напряжения ±2,5%; при измерении сопротивления - ±1,5% от длины рабочей части шкалы. Рабочий участок шкалы на постоянном и переменном токе - 100%. Длина шкалы на переменном токе 77 мм. Длина шкалы на постоянном токе 67 мм. Длина шкалы сопротивлений 51 мм. Потребление прибора на пределах измерения: напряжения постоянного тока - 50 мка, напряжения переменного тока: на пределе 2,5 в - 5 ма; на пределе 10 в - 1 ма; на остальных пределах 0,5 ма. Максимальный ток потребления при измерении сопротивления на пределах: X1- 24 ма; X10- 2,4 ма; X100- 0,24 ма; X1000- 15 ма; X10000- 27 ма. Максимальный ток протекающий по измеряемому сопротивлению на различных пределах измерения: X1-24 ма; X10-2,4 ма; X100-0,24 ма; X1000-91 мка; X10000-91 мка.

Падение напряжения на зажимах прибора при измерении постоянного и переменного тока на всех пределах 0,1...0,25 в. Время успокоения 4 сек. Напряжение пробоя между электрическими цепями и корпусом 3 кв. переменного напряжения частотой 50 гц.

Размеры ИП 150х240х200 мм. Вес 2,6 кг
