Телевизор "Экран"

Телевизор "Экран" выпускался Московским телевизионным заводом с 1954 года.

Авторы разработки, инжинеры: В.М. Хахарев, М.А. Мальцев, В.Я. Серов, Л.И. Большаков.

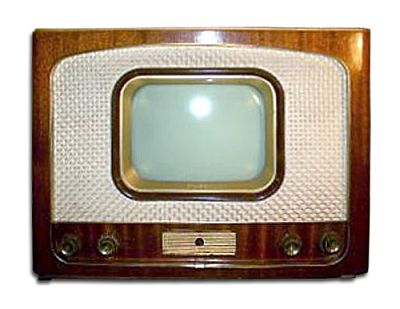

Телевизор ''Экран'' выпускался с  1954 по 1956 годы. Всего изготовлено 56.682 экземпляров. Телевизор ''Экран'' является модернизацией и заменой телевизора ''Север-3''. Телевизор предназначен для приёма программ в первых трёх телевизионных каналах, УКВ радиостанций с ЧМ на трёх поддиапазонах и воспроизведения грамзаписи с внешнего электропроигрывателя. Размер видимого изображения 180х240 мм. Разрешающая способность - 400 линий. Количество громкоговорителей 2. Количество радиоламп 17. Мощность, потребляемая от сети при приёме телесигнала 210 Вт, а при приёме УКВ ЧМ радиостанций или проигрывании грамзаписи 100 Вт. Чувствительность по каналу изображения 0,6-1 мВ, УКВ ЧМ 500 мкВ. Выходная номинальная мощность канала звука 1,0 Вт. Телевизор оформлен в деревянном полированном ящике, имеет размеры 640х470х430 мм, массу 38 кг.

На переднюю панель выведены 7 ручек для управления. Все ручки за исключением переключателя диапазонов сдвоенные.

Под экраном, за шторками расположена шкала с номерами каналов и частотами радиостанций. ТВ имеет 17 ламп и кинескоп 31ЛК2Б. Для подстройки, под шторку, выведены вспомогательные ручки, здесь же расположена шкала настройки, используемая при приёме ТВ и радио, причём при приёме ТВ она освещена слабо, а при приёме радио - несколько сильнее.

Литература:

  1. Справочник К.А.Алексеева, Г.П.Самойлова
  2. Справочник С.А.Ельяшкевича 1960 года
