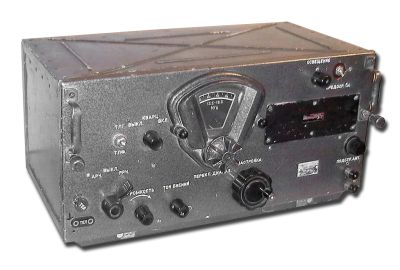

Радиоприёмник "УС-9"

Радиоприёмник "УС-9" (Соловей) выпускался Горьковским радиозаводом им. Фрунзе с 1946 года

Альбом фотогалереи

Радиоприемник типа "УС-9" предназначен для дальней радиосвязи в военной и гражданской авиации. Он может быть также с успехом применен для работы в морском флоте и в наземных установках связи.

Радиоприемник типа "УС-9" рассчитан для работы в комплекте с передатчиком, но он может быть также использован и без последнего.

Прототипом отечественного авиационного связного радиоприемника "УС-9" был американский КВ-радиоприемник "BC-348-J". Диапазон 200-500 кГц, 1,5-18 МГц.

Радиоприемник типа "УС-9" является 9-ламповым супергетеродином. Он предназначен для приема телефонной передачи и телеграфии тональными и незатухающими колебаниями и имеет автоматический и ручной регуляторы чувствительности и кварцевый фильтр для сужения полосы пропускания при приеме в условиях помех.

Приемник может работать как на высокоомные, так и на низкоомные телефоны. Кроме того, в схеме предусмотрена возможность работы с приемником через самолетное переговорное устройство - СПУ.

Радиоприемник обеспечивает работу при температуре окружающей среды от -60 до +50°С, а также с относительной влажностью до 98% при температуре +20+-5°C. При этом параметры радиоприемника ухудшаются по сравнению с приведенными выше значениями. Например, чувствительность может ухудшаться в телефонном режиме до 60 микровольт и в телеграфном - до 15 микровольт.

Дистанционного управления приемник не имеет.

Завод гарантирует безотказную работу радиоприемника в течение 500 часов на протяжении 2 лет. В гарантийный срок не входит время хранения на складах или нахождения в пути в течение 10 месяцев со дня приемки представителем заказчика.

Конструкция:

Нормальная работа приемника в условиях вибрации обеспечивается жесткостью конструкции и применением амортизации. Амортизация выполнена таким образом, что допускается возможность быстрого снятия приемника, причем одновременно происходит отключение кабеля питания.

Органы управления приемником, размещенные на передней панели, следующие: шкала приемника с лампочками освещения, ручка переключателя поддиапазонов "ПЕРЕКЛ. ДИАПАЗ.", ручка настройки приемника "НАСТРОЙКА", ручка главного переключателя, имеющего три положения: "АРЧ" (автоматическая регулировка чувствительности), "ВЫКЛ." (выключено) и "РРЧ" (ручная регулировка чувствительности), переключатель телеграф-телефон "ТЛГ-ТЛФ", ручка для выключения и включения кварцевого фильтра "ВЫКЛ. - КВАРЦ. - ВКЛ.", ручка регулятора чувствительности "ГРОМКОСТЬ", ручка регулятора тона при приеме телеграфии "ТОН БИЕНИИ", ручка подстройки антенны "ПОДСТР. АНТ." и ручка регулятора освещения шкалы "ОСВЕЩЕНИЕ". Кроме того, на передней панели находятся зажимы для подключения проводов от антенны "А" и заземления "3", штеккерное и штепсельное гнезда для подключения телефонов "ТЕЛ.", держатель предохранителя "ПРЕДОХР. 5А", два винта с фасонными головками, закрепляющие приемник в футляре, и ручки для вынимания приемника из футляра.

Колодка питания расположена на задней стенке приемника.

Размеры приемника с выступающими частями: высота 245 мм, длина 460 мм, глубина 270 мм.

Вес приемника около 18 кг.

Приемник имеет следующие каскады:

  1. Усилитель высокой частоты - 6К7.
  2. Усилитель высокой частоты - 6К7.
  3. Смеситель - 6Ж7.
  4. Первый гетеродин - 6С5 (6Ж8).
  5. Усилитель промежуточной частоты - 6К7.
  6. Усилитель промежуточной частоты и второй гетеродин - 6Ф7.
  7. Усилитель промежуточной частоты, детектор и детектор АРЧ - 6Б8С.
  8. Усилитель низкой частоты - 6П6С.
  9. Стабилизатор напряжения первого гетеродина - СГ-2С.

Освещение шкалы - Лампочка СМ-31

Диапазон принимаемых частот:

  • I поддиапазон - 200 - 500 кГц;
  • II поддиапазон - 1,5 - 3,5 МГц;
  • III поддиапазон - 3,5 - 6,0 МГц;
  • IV поддиапазон - 6,0 - 9,5 МГц;
  • V поддиапазон - 9,5 - 13,5 МГц;
  • VI поддиапазон - 13,5 - 18,0 МГц.

Градуировка нанесена непосредственно на шкале приемника. Точность градуировки на I поддиапазоне +-1,5% и на остальных поддиапазонах +-0,6%.

Запас перекрытия на краях поддиапазонов составляет: на I поддиапазоне не менее - 1 кГц, на II поддиапазоне не менее - 6 кГц, на III, IV, V и VI поддиапазонах не менее 12 кГц.

Промежуточная частота - 915 +-1 кГц.

Основные технические данные:

Значения параметров радиоприемника относятся к нормальным условиям работы: температура воздуха +20+- 5°С и относительная влажность воздуха не более 70%.

Чувствительность приемника при выходном напряжении 15 вольт и напряжении шумов на выходе не более 5 вольт, в телефонном режиме не хуже 15 микровольт и в телеграфном режиме не хуже 6 микровольт.

Уровень шумов с сигналом несущей частоты: на I поддиапазоне не более - 12 В, на II поддиапазоне не более - 10 В, на остальных поддиапазонах - не более 8 В. Полоса пропускания по промежуточной частоте:

а) без кварцевого фильтра:

при двукратном ослаблении - не уже 7,2 кГц,

при стократном ослаблении - не шире 25 кГц,

б) с кварцевым фильтром:

при двукратном ослаблении - не более 2 кГц.

Ослабление сигнала промежуточной частоты - не менее 100 000 раз.

Отношение общей полосы пропускания при стократном ослаблении к полосе пропускания при двукратном ослаблении на частоте 200 кГц - не более 3,2 раза.

Амплитудная характеристика в режиме АРЧ должна быть без завала для входных напряжений до 0,5 В при выходном напряжении не более 100 В.

Начало срабатывания АРЧ должно начинаться при выходном напряжении не менее 25 В.

Амплитудная характеристика в режиме РРЧ обеспечивает выходное напряжение не менее 60 В.

Характеристика верности имеет завал выходных напряжений на частотах 300-3000 Гц по отношению к частоте 1000 Гц не более 2,5 раза.

Должна обеспечиваться регулировка тона телеграфных сигналов в пределах +-4000 герц.

Коэффициент нелинейных искажений при входном напряжении 50 микровольт, коэффициенте глубины модуляции 30%, частоте модулирующего напряжения 1000 Гц и выходном напряжении 45 В не более 11%.

Вид принимаемой модуляции АМ/CW. Чувствительность приёмника зависит от рабочего поддиапазона и колеблется от 5 до 15 мкВ при АМ модуляции и от 3 до 8 мкВ при CW.

Полоса пропускания по ПЧ 8 КГц при приёме АМ и 2 КГц при приёме CW.

Выходная мощность по НЧ - 100 мВт.

Питание:

Радиоприемник типа УС-9 рассчитан на питание от бортовой сети постоянного тока напряжением 27,5 В. Потребляемая мощность от источника питания по постоянному току при напряжении 27,5 В - не более 69 Вт.

Напряжение питания приемника (27,5 В) подводится к контактам 3, 4 и 7, 8 колодки питания. В плюсовую цепь питания включен предохранитель (226) на 5 А. Приемник рассчитан на однопроводную сеть и поэтому минусовые контакты колодки питания ( 7, 8 ) соединены с корпусом приемника.

Нити накалов усилительных ламп приемника соединены в две параллельных группы и питаются через поглотительное сопротивление (155А). Для выравнивания напряжения на лампах предусмотрен шунт (155Б).

Напряжение на лампочках освещения шкалы (224) и (225) устанавливается переменным сопротивлением (157). Этим же сопротивлением подсвет от лампочек может быть сведен до нуля.

Цепи высокого напряжения приемника питаются от умформера типа У-18-2 (154).

Для предотвращения проникновения помех от умформера в усилительные тракты приемника в цепях низкого и высокого напряжений умформера установлены высокочастотные фильтры (115А, 152, 117, 118, 153).

Для защиты от проникновения помех из сети питания в цепи питания установлен фильтр (46, 11ЗБ, 113А, 151). Фон от коллектора высокого напряжения умформера сглаживается конденсаторами (116, 115Б) и дросселем низкой частоты (150).

Для выключения приемника при работе передатчика, в случае их совместной работы, высокое напряжение на омический делитель экранных сеток ламп приемника подается через реле передатчика. Для этого плюс высокого напряжения умформера и провод от сопротивления (177) омического делителя экранных сеток выведены на колодку питания к зажимам 6 и 2. Эти зажимы должны быть присоединены к контактам реле передатчика, которые оказываются замкнутыми при работе на прием и разомкнутыми при работе на передачу.

Электрическая схема:

Радиоприемник типа УС-9 собран по схеме супергетеродина на 9 лампах и рассчитан на прием модулированных сигналов и телеграфной передачи незатухающими колебаниями.

Номера в скобках соответствуют номерам позиций принципиальной схемы приемника.

Приемник имеет два каскада усиления высокой частоты на пентодах 6К7, первый гетеродин на триоде 6С5, смеситель на пентоде 6Ж7, первый каскад усиления промежуточной частоты на пентоде 6К7, второй каскад усиления промежуточной частоты и второй гетеродин на триод-пентоде 6Ф7, третий каскад усиления промежуточной частоты, детектор и детектор АРЧ на двойном диоде-пентоде 6Б8С и выходной каскад с трансформаторным выходом на лучевом тетроде 6П6С.

В приемнике предусмотрены: подстройка входной цепи, позволяющая применять антенны с различными емкостями (50-200 пФ), автоматическая и ручная регулировка чувствительности (АРЧ и РРЧ) и ручная регулировка громкости. Ручная регулировка громкости (РРГ) осуществляется при включенном АРЧ, а ручная регулировка чувствительности (РРЧ) - при выключенном АРЧ. Для сужения полосы пропускания при приеме в условиях помех в первом каскаде усиления промежуточной частоты предусмотрен кварцевый фильтр.

Усилитель высокой частоты (УВЧ)

Двухкаскадный усилитель высокой частоты работает на пентодах с переменной крутизной типа 6К7 и имеет три резонансных контура: первый контур входной или антенный включен на управляющую сетку первой лампы (215), второй контур (контур усилителя высокой частоты) включен на управляющую сетку второй лампы (216) и третий контур (контур смесителя) связывает усилитель высокой частоты с управляющей сеткой смесителя (218). Каждый из этих контуров состоит из конденсатора переменной емкости, к которому могут подключаться шесть различных катушек индуктивности, в зависимости от работающего поддиапазона. Для подстройки индуктивности в катушках имеются карбонильные сердечники.

Каждая катушка в приемнике обозначена буквой и цифрой. Буква соответствует названию контура, а цифра номеру поддиапазона, в котором работает катушка. Например, катушка третьего поддиапазона антенного контура имеет обозначение "А-3".

Параллельно катушкам, для регулирования начальной емкости контуров, включены подстроенные конденсаторы и конденсаторы постоянной емкости.

Переключение катушек и подстроенных конденсаторов при переходе с одного поддиапазона на другой производится с помощью переключателей (198, 199, 200, 201 и 202) поддиапазонов приемника. Для предотвращения паразитных резонансов коммутация катушек выполнена таким образом, что катушки более длинноволновых поддиапазонов, чем работающий в данный момент поддиапазон, замыкаются накоротко.

На V и VI поддиапазонах, для уменьшения перекрытия, последовательно с конденсатором переменной емкости включаются конденсаторы (61, 62, 63, 64, 65 и 66).

Конденсаторы переменной емкости контуров усилителя высокой частоты и смесителя (1А, 1В, 1C) и конденсатор переменной емкости первого гетеродина (1Г) соединены в блок и управляются одной ручкой "НАСТРОЙКА".

Связь антенны с первым (антенным) контуром усилителя высокой частоты производится через конденсатор переменной емкости (2), ось которого выведена на переднюю панель приемника к ручке "ПОДСТР. АНТ.". Этот конденсатор предназначен как для компенсации расстройки антенного контура при подключении к приемнику антенн с различными параметрами (он позволяет производить настройку на антенны с емкостями от 50 до 200 пФ), так и для подстройки цепи антенны на каждом поддиапазоне приемника.

Благодаря наличию конденсатора (2) в цепи антенны последняя оказывается изолированной и на ней могут накапливаться электростатические заряды, Для обеспечения стекания этих зарядов, вход приемника зашунтирован сопротивлением (188).

Связь анодов усилительных ламп (215 и 216) с колебательными контурами индуктивная. Применение отдельных катушек связи позволяет выбрать необходимую взаимоиндукцию на каждом поддиапазоне, что обеспечивает достаточно равномерное усиление по поддиапазону приемника. Эти катушки связи намотаны на общих каркасах с соответствующими катушками контуров. Переключение катушек связи производится переключателями (201 и 203).

Для уменьшения шумов на коротковолновых участках поддиапазонов в цепь катода лампы (216) включено переменное сопротивление (195), ось которого связана с осью блока переменных конденсаторов. По мере уменьшения емкости конденсаторов, при переходе к коротковолновым участкам поддиапазонов, величина этого сопротивления и падение напряжения на нем возрастают, что вызывает уменьшение усиления лампы (216) и, следовательно, общего усиления приемника.

На первом поддпапазоне это сопротивление замыкается, а необходимая равномерность усиления достигается соответствующей настройкой анодных цепей ламп (215) и (216), для чего параллельно катушкам анодной связи первого поддиапазона включены конденсаторы (81) и (82).

Смеситель

В качестве смесителя работает пентод 6Ж7 (218), в цепь катода которого включаются катушки связи с контуром первого гетеродина, переключаемые переключателем (205). В анодной цепи смесителя включен контур, настроенный на промежуточную частоту в 915 кГц.

Применение такой высокой промежуточной частоты при трех резонансных контурах предварительной селекции делает приемник практически совершенно не восприимчивым к помехам на частоте симметричного канала, даже на самых высоких частотах диапазона.

Первый гетеродин

Первый гетеродин работает на триоде 6С5 (219) в схеме с настроенным контуром в цепи сетки и индуктивной обратной связью с цепью анода. Сеточный контур состоит из конденсатора переменной емкости (IF) и шести отдельных катушек индуктивности (137, 138, 139, 140, 141 и 142). С целью повышения стабильности частоты первого гетеродина в его катушках карбонильные сердечники не применяются. Параллельно катушкам подключены подстроенные конденсаторы (12, 13, 22, 23, 24 и 25) и керамические термокомпенсирующие конденсаторы (100, 102, 103, 104, 105 и 106). Коммутация катушек и конденсаторов первого гетеродина аналогична коммутации элементов контуров усилителя высокой частоты и осуществляется переключателями поддиапазонов (204, 205А, 205Б и 206).

Для сопряжения настройки контура первого гетеродина с настройкой контуров высокой частоты в контурах поддиапязонов первого гетеродина применены, так называемые, "выравнивающие конденсаторы" (28, 56, 57, 58, 59, 60 и 99).

На первых четырех поддиапазонах частота гетеродина взята, как обычно, выше частоты принимаемого сигнала на величину промежуточной частоты, т. е. на 915 килогерц, а на V и VI поддиапазонах, для увеличения ослабления по симметричному каналу и выравнивания перекрытия на этих поддиапазонах, частота гетеродина взята ниже частоты принимаемого сигнала.

Необходимая стабильность частоты первого гетеродина при изменении окружающей температуры и питающих напряжений достигнута применением термокомпенсирующих конденсаторов, имеющих отрицательный температурный коэффициент емкости, равный положительному температурному коэффициенту емкостей схемы первого гетеродина (позиции 100, 102, 103, 104, 103 и 106), и стабилизацией напряжения, питающего анод лампы 6C5, с помощью газоразрядного стабилизатора типа СГ2С (223).

Катушки высокочастотных контуров вместе с соответствующими подстроечными конденсаторами, переключателями, блокировочными и термокомпенсирующими конденсаторами' развязывающими сопротивлениями и другими деталями объединены в 4 отдельных экранированных блока:

1) блок антенных контуров;

2) блок контуров усилителя высокой частоты;

3) блок контуров смесителя;

4) блок контуров 1 гетеродина.

На принципиальной схеме детали, входящие в блоки, обведены пунктиром/

Усилитель промежуточной частоты (УПЧ)

Усилитель промежуточной частоты имеет три каскада усиления на лампах типа 6К7, 6Ф7 и 6Б8С (217, 220 и 221). В первом каскаде работает лампа 6К7, во втором - пентодная часть лампы 6Ф7 и в третьем - пентодная часть лампы 6Б8С. Лампы связаны между собой трансформаторами промежуточной частоты, настроенными на промежуточную частоту 915 кГц.

Настройка контуров производится изменением индуктивности с помощью карбонильных сердечников.

На входе усилителя промежуточной частоты, то есть между анодом лампы смесителя (218) и управляющей сеткой первой лампы усилителя промежуточной частоты (217), включены первый трансформатор промежуточной частоты и кварцевый фильтр.

В первом трансформаторе имеются два индуктивно связанных контура, один из которых (85, 143) включен в цепь анода лампы (218), а второй (86, 98, 143), являющийся выходным контуром трансформатора, связан через контур (144, 87) с управляющей сеткой первой лампы усилителя промежуточной частоты (217).

Для удовлетворения требований, предъявляемых к приемнику в отношении высокой избирательности и возможности изменения полосы пропускания, в первом каскаде усиления промежуточной частоты включен кварцевый фильтр, который представляет собой мостовую схему (86, 98, 26 и 197), в одно из плеч которой включен кварц. Эквивалентная схема кварца является сложным колебательным контуром, состоящим из последовательно соединенных индуктивности, емкости и активного сопротивления, параллельно которым подключена емкость кварцевого держателя и монтажа (С0). Питается мост напряжением от первого трансформатора промежуточной частоты (85, 143). При частотах, отличных от резонансной частоты кварца, которая равна промежуточной частоте приемника, сопротивление последовательной цепочки больше, чем сопротивление шунтирующей емкости С0, и ток в цепи определяется только емкостью С0. Для компенсации этого тока балансирующая емкость (26) устанавливается такой величины, чтобы при этих частотах мост был в равновесии, то есть при этом сигнал не пройдет.

При частоте, равной резонансной частоте кварца, сопротивление последовательной цепочки становится минимальным, баланс моста нарушается и сигнал промежуточной частоты проходит. Так как кварц является высокодобротным контуром, то он обеспечивает получение узкой полосы, благодаря чему резко снижаются различного рода помехи и улучшается отношение уровня сигнала к уровню помех.

Ширина полосы пропускания кварцевого фильтра регулируется настройкой контура (144, 87), а симметрия кривой резонанса - балансировкой моста путем изменения емкости (26).

С завода приемники выпускаются с фильтрами, отрегулированными на полосу 1,5 - 2 кГц на высоте 0,5 ординаты резонансной кривой.

Второй трансформатор промежуточной частоты (90, 91, 145) включен между лампами (217, 220). Контур (91, 145) этого трансформатора имеет вывод от средней точки катушки индуктивности, с которого снимается напряжение на управляющую сетку пентодной части лампы (220).

Третий трансформатор промежуточной частоты (88, 89, 146) включен между лампой (220) и пентодной частью лампы (221).

Четвертый трансформатор (94, 96, 148) является выходным трансформатором усилителя промежуточной частоты. Для увеличения резонансных сопротивлений контуров этого трансформатора, необходимых по причине большой нагрузки его детектором и детектором АРЧ, в контуры включены меньшие емкости (по сравнений) с другими контурами трансформаторов промежуточной частоты) и соответственно большие индуктивности.

Большое число контуров промежуточной частоты при высокой их добротности обеспечивает хорошую форму кривой селективности приемника.

С последнего трансформатора усилителя промежуточной частоты снимается достаточно большое напряжение сигнала, позволяющее осуществить в детекторе линейное детектирование.

Детектор

В качестве детектора используется левый диод третьей лампы типа 6Б8С (221) усилителя промежуточной частоты. Нагрузкой детектора является переменное сопротивление (196Б).

С этого же переменного сопротивления (в режиме АРЧ) снимается напряжение звуковой частоты на управляющую сетку выходной лампы (222) и таким образом осуществляется ручная регулировка громкости.

Линейное детектирование позволяет получить хорошую характеристику АРЧ, малые искажения при детектировании обеспечивает большое выходное (после детектора) напряжены низкой частоты, что позволяет применить только один каска усиления низкой частоты.

Приемник имеет автоматический (АРЧ) и ручной (РРЧ) регуляторы чувствительности. Переход с АРЧ на РРЧ и обратно производится переключателем (209), называемым "главным переключателем" приемника. Этим же переключателем производится включение и выключение напряжения питания.

Автоматическая регулировка чувствительности (АРЧ)

В качестве детектора АРЧ используется правый диод лампы типа 6Б8С (221). Напряжение промежуточной частоты на этот диод подается с контура (96, 148) через конденсатор (95). Нагрузкой детектора АРЧ служит сопротивление (193). Регулирующее напряжение с детектора АРЧ полается на управляющие сетки ламп (215 и 216) усилителя высокой частоты и две первые лампы (217 и 220) усилителя промежуточной частоты через фильтр (194, 42) и соответствующие фильтры в цепях сеток ламп. Катодные цепи этих ламп соединены с корпусом приемника.

В приемнике применена схема задержанного АРЧ. Напряжение задержки на анод диода АРЧ снимается с сопротивлений (164, 166), включенных в катод лампы (221). Часть этого напряжения, снимаемого с сопротивления (164), служит смещением для управляющей сетки пентодной части этой лампы. Напряжение задержки выбрано такой величины, что, при установке переменного сопротивления (196Б) в положение, соответствующее наибольшей громкости, АРЧ начинает работать тогда, когда напряжение сигнала на выходе приемника достигает 25-30 В (при высокоомной нагрузке).

Ручная регулировка чувствительности (РРЧ)

Для ручной регулировки чувствительности служит переменное сопротивление (196А). При установке переключателя (209) в положение "РРЧ" на управляющие сетки ламп (215. 216, 217 и 220) с переменного сопротивления (196А) полается отрицательное напряжение смещения через двухзвенный фильтр (229, 230, 10ЭА, 109Б) и развязывающие фильтры в цепях управляющих сеток ламп. При этом ползунок переменного сопротивления (196Б) выключен и на сетку лампы (222) усилителя низкой частоты поступает полное напряжение сигнала, снимаемое со второго детектора (диод лампы 221).

Отрицательное напряжение на переменное сопротивление" (196А) поступает с контакта 2 колодки (228).

Переменное сопротивление ручной регулировки громкости (196Б) и переменное сопротивление ручной регулировки чувствительности (196А) имеют общую ось, выведенную на переднюю панель и снабженную ручкой "ГРОМКОСТЬ". Таким образом, регулировка усиления приемника по низкой частоте в режиме АРЧ и регулировка чувствительности приемника в режиме РРЧ производится одной и той же ручкой.

Второй гетеродин

Триодная часть лампы типа 6Ф7 (220) усилителя промежуточной частоты работает в качестве второго гетеродина с настроенным контуром (27, 92, 147) в цепи сетки и индуктивной обратной связью. Контур настроен на частоту 915 кГц. Эту частоту можно плавно изменять в обе стороны от настройки на нулевые биения +-4000 Гц с помощью подстроечного конденсатора (27), ось которого подведена к ручке "ТОН БИЕНИЙ", расположенной на передней панели приемника. Для уменьшения интенсивности гармоник амплитуда колебаний второго гетеродина сделана небольшой.

Колебания второго гетеродина через специальные емкостные связи подаются на второй и третий каскады усилителя промежуточной частоты и, усиленные там до величины несколько меньшей того уровня, при котором начинает работать АРЧ, поступают на детектор. Такой уровень напряжения на детекторе от второго гетеродина позволяет осуществить АРЧ даже при приеме телеграфии незатухающими колебаниями. Но для нормальной работы АРЧ в телеграфном режиме требуется, чтобы при изменении величины сигнала на детекторе' соответственно изменялась и величина напряжения от второго гетеродина. С этой целью напряжения на анод второго гетеродина и экранные сетки ламп (215, 217, 220) усилителя высокой и промежуточной частоты подаются с омического делителя напряжения (177, 180) через общее поглотительное сопротивление (170). Благодаря этому, в случае сильного увеличения принимаемого сигнала в режиме АРЧ за счет изменения смещения на указанных лампах происходит соответствующее уменьшение тока экранных сеток ламп и увеличение напряжения на них и на аноде второго гетеродина, что вызывает увеличение амплитуды колебаний последнего.

Во избежание больших шумов, имеющих место при чрезмерном усилении приемника в телеграфном режиме, усиление понижается уменьшением напряжения на экранных сетках ламп (215, 217, 220) путем подключения сопротивления (176).

Включение и выключение второго гетеродина производите переключателем (208). Этим же переключателем к цепи APЧ подсоединяется дополнительная емкость (114) для увеличения постоянной времени АРЧ при приеме телеграфии незатухающими колебаниями.

Усилитель низкой частоты (УНЧ)

Усилитель низкой частоты приемника имеет всего один каскад усиления на лампе типа 6П6С (222), работающей в классе "A" (для получения минимальных искажений). Напряжение смещения получается за счет падения напряжения на дросселе (150) и подается на сетку лампы через фильтр (186, 111А) и сопротивление утечки (192). Усилитель имеет небольшой коэффициент усиления, но развивает на выходе необходимую мощность. Благодаря малому коэффициенту усиления по низкой частоте упрощается фильтр умформера, питающего приемник, и уменьшается опасность возникновения микрофонного эффекта, легко могущего возникнуть при чрезвычайно большом усилении по низкой частоте.

В анодную цепь лампы (222) включен выходной трансформатор (149), вторичная обмотка которого имеет выводы ("В" и "Н") для подключения высокоомной нагрузки (с сопротивлением постоянному току порядка 4000 Ом) или, соответственно, низкоомной нагрузки (с сопротивлением постоянному току 300 Ом) и подключена к штеккерному и штепсельному гнездам (212, 213) для включения телефонов.

Выход приемника также подведен к контактам 1 и 5 на колодке питания (214). С завода приемники выпускаются с подключением гнезд (212, 213) и контакта 1 колодки (214) к отводу "В" вторичной обмотки выходного трансформатора (для случая высокоомной нагрузки).

С целью получения более ровной частотной характеристики, первичная обмотка выходного трансформатора зашунтирована сопротивлением (181). Для уменьшения усиления в режиме АРЧ в цепь анодов ламп включается сопротивление (165). При работе в режиме РРЧ это сопротивление замыкается.

Примененная схема подачи смещения на управляющую сетку выходной лампы (222) с дросселя (150) в цепи умформера позволяет получить автоматическую регулировку нагрузки умформера. При увеличении нагрузки умформера происходит увеличение смещения на сетке выходной лампы (222), благодаря чему уменьшается ток в цепях этой лампы и, следовательно, нагрузка умформера, соответственно уменьшается.

Дополнение

Приёмник модернизации, при этом, к девятке добавлялась буква или цифра. Выпускали радиоприёмник несколько заводов СССР.

Приемник обладает уникальной живучестью. Наш экземпляр провел две зимы на открытом воздухе под дождем и снегом. Нам известен случай, когда подвальное помещение, где стоял радиоприемник УС-9, на несколько дней полностью залило прорвавшейся водой. И после этого после просушки приемник продолжил работать!

Имеются определенные сложности в переделке на питание от сети 220 В, т.к. необходимо устранять повышенный фон переменного тока. Иногда помогает питание накала ламп постоянным током. Эта проблема требует более детального рассмотрения и будет рассмотрена позднее.

Интересен вариант замены выходного трансформатора под стандартный, рассчитанный под лампу 6П6С.

Что касается окраски корпуса - она осыпается со временем. Особенно это касается самого ящика и ручки переключения диапазонов, но нельзя сбрасывать со счета и условия предыдущего хранения.

Хотелось бы отметить еще некоторые достоинства радиоприемника - все ручки имеют стрелки, покрытые фосфорисцирующим составом, а переключатели - светящиеся точки. Имеются ручка подстройки антенны, кварцевый фильтр (полоса пропускания 200 Гц) для приема в условиях плохой слышимости.

Приемник показал себя прекрасным устройством для ретро радиоприема.

Заслуживает отдельного упоминания и качество документации к приемнику. Мануал содержит практически все, что может потребоваться для обслуживания и ремонта радиоаппарата, и имеет довольно внушительные размеры - с хорошую книгу.

 Литература:

  1. Схема электрическая принципиальная УС-9ДМ
  2. Техническая документация УС-9ДМ
RadioNIC.ru
Не в сети
Активный участник
Регистрация: 13.02.2012
Ответов:

ОСОБЕННОСТИ РАДИОПРИЕМНИКА УС-9 С ТРАНЗИСТОРНЫМ ПРЕОБРАЗОВАТЕЛЕМ ПАПРЯЖЕНИЯ И ВЕРНЬЕРОМ ДИФФЕРЕНЦИАЛЬНОГО ТИПА

Александр Александров

Питание радиоприемника

Питание цепей высокого напряжения приемника осуществляется от полупроводникового преобразователя напряжения.

Напряжение питания к преобразователю подводится от бортовой сети самолета к контактам 3,4 и 7,8 колодки питания 214 величиной 27 вольт плюс/минус 10% постоянного тока. В плюсовую цепь питания включен предохранитель 226 на 5 ампер. Приемник рассчитан на однопроводную сеть и поэтому минусовые контакты колодки питания 7,8 соединены с корпусом приемника.

Полупроводниковый преобразователь собран по схеме двухтактного блокинг-генератора с трансформаторной связью. Делитель 153, 172 обеспечивает запуск преобразователя за счет подачи на базу транзистора 239 небольшого отрицательного напряжения ( 0,3-0,8 вольта), вызывая его открывание. Основной особенностью схемы преобразователя является его симметрия, обеспечивающая в процессе перемагничивания трансформатора 154 (первичная обмотка), правильный прямоугольный импульс. Симметрия схемы достигается специальной намоткой обмоток трансформатора. Со вторичной обмотки трансформатора 154 напряжение поступает на выпрямитель, собранной по мостовой схеме на кремниевых диодах 234, 235,236,237. Сопротивление240, 241 предназначены для уменьшения выбросов напряжения на транзисторах, которое может привести их к пробою при отрицательных температурах. Для уменьшения пульсаций выпрямленного напряжения, равного 190 вольт плюс/минус 10%, и уменьшения влияния частоты преобразования на другие цепи в схему преобразователя поставлены конденсаторы 115,116,117. Для обеспечения защиты транзисторов П215 (238,239) от пробоя и выхода из строя преобразователя при случайном включении питающей сети с обратной полярностью, в цепь питания транзисторов плюс 27 вольт включен кремниевый диод типа Д214 (242).

При включении питающей сети с обратной полярностью, все напряжение питающей сети будет падать на внутреннем сопротивлении диода.

Преобразователь напряжения работать не будет.

Слева, в задней части шасси, расположены полупроводниковый преобразователь напряжения и блок выходного трансформатора. Схема преобразователя собранна на алюминиевой панели, которая крепиться к шасси приемника четырьмя винтами. Подключение преобразователя к цепям приемника производиться через разъемную колодку с шестью контактами, благодаря чему преобразователь можно снять с шасси и заменить другим.

Конструкция двухскоростного верньера

Для настройки радиоприемника используется дифференциальный верньер, который крепиться на передней панели радиоприемника. Большая ручка и малая ручка служат для плавной и грубой настройки радиоприемника. Грубая настройка осуществляется большой ручкой. Плавная настройка осуществляется малой ручкой.
